3D Structure Viewer jest internetowym interaktywnym narzędziem nawigacji, umożliwiającym przeglądanie modelu obliczeniowego, wyświetlanie wyników analizy i identyfikowanie ostrzeżeń zgłaszanych podczas obliczeń w widoku dynamicznym. Oprócz typów wyników dostępnych w programie Revit można wyświetlić dodatkowe typy wyników dla modelu i poznać szczegółowe wyniki dla danego elementu.
Dostęp
Dostęp do narzędzia 3D Structure Viewer można uzyskać ze strony Model w witrynie Autodesk® 360 Structural Analysis. Aby to wykonać, kliknij przycisk
(3D Structure Viewer) znajdujący się w tabeli dla każdej przeprowadzonej analizy modelu.
Narzędzie 3D Structure Viewer jest również dostępne z poziomy raportu dla wybranej analizy w następujących obszarach:
- Widok ogólny
- Model konstrukcji (tylko w raporcie analizy statycznej)
- Lista ostrzeżeń wykrytych podczas analizy. Uwaga: Można również kliknąć wybrany z listy odnośnik do ostrzeżenia, aby otworzyć widok 3D.
Przegląd

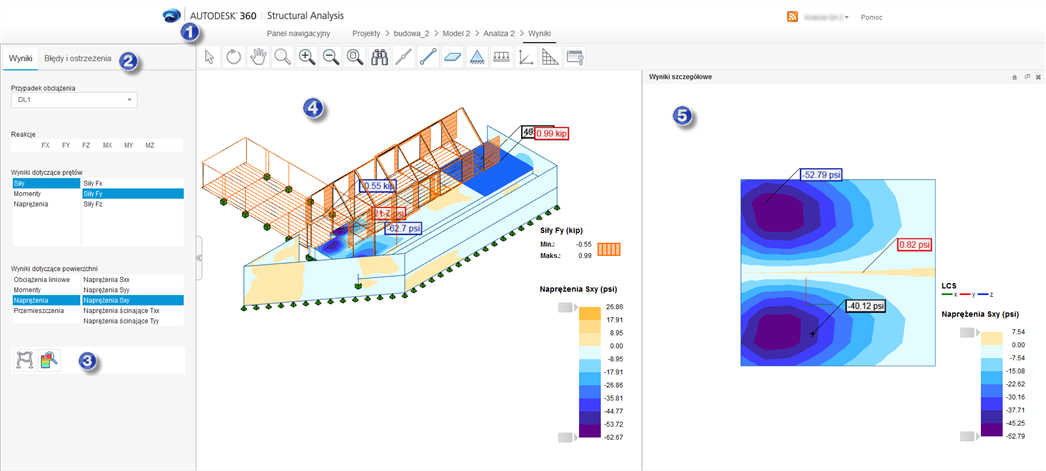

- 1. Nawigacja i ustawienia
-
Zawiera polecenia pozwalające na manipulowanie modelem w widoku i określenie ustawień wyświetlania dla modelu i wyników. Zobacz: Manipulowanie modelem i ustawienia w narzędziu 3D Structure Viewer.
- 2. Karty
-
- Wyniki
Wyświetla listę wyników w zależności od rodzaju wykonywanej analizy: statyczna lub przekazywania obciążeń. Te same typy wyników można również wyświetlić w programie Revit.
- Błędy i ostrzeżenia
Wyświetla błędy i ostrzeżenia zgłaszane podczas analizy w widoku 3D. Na tej karcie wyświetlane są one dla analiz, które zawierają błędy lub ostrzeżenia zgłaszane podczas obliczeń. Elementy modelu, które powodują, że błędy lub ostrzeżenia są oznaczone symbolem Identyfikatora elementów z programu Revit.
Zobacz temat Wizualizacja wyników analizy konstrukcji w narzędziu 3D Structure Viewer.
- Wyniki
- 3. Dodatkowe wyniki są dostępne tylko na stronie internetowej
-
Dodatkowe typy wyników można wyświetlić i analizować tylko na stronie internetowej. Nie można pobrać ich do programu Revit. Typy dostępnych wyników zależą od rodzaju analizy. Dla elementu wybranego w widoku można również wyświetlić szczegółowe wyniki. Więcej informacji zawierają tematy: Wyniki w narzędziu 3D Structure Viewer i Wizualizacja wyników analizy konstrukcji w narzędziu 3D Structure Viewer.
- 4. Widok 3D

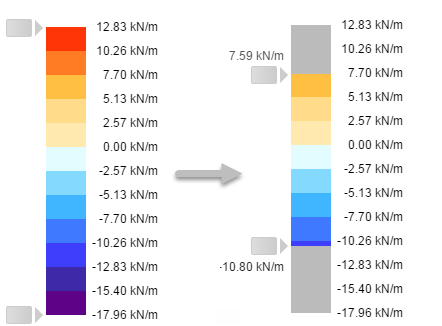

- Jest to model obliczeniowy w widoku 3D. Wyświetla wybrany typ wyniku dla modelu. Określ ustawienia wyświetlania w oknie dialogowym Ustawienia. Aby zawęzić zakres wartości wyników, kliknij i przytrzymaj zakresy legendy i przesuń je w górę i w dół.
- 5. Widok szczegółowych wyników
- Widok szczegółowych wyników jest wyświetlany po kliknięciu ikony

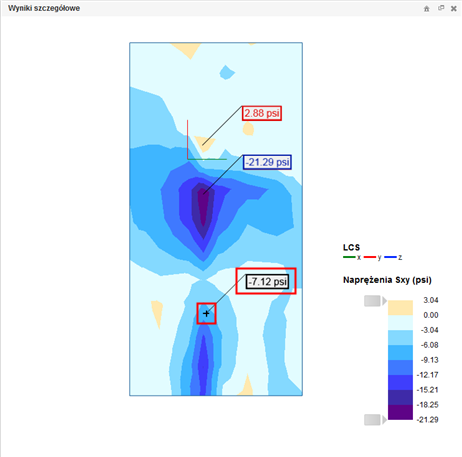

Przeglądaj wyniki szczegółowe. Umożliwia to wyświetlenie wartości ekstremalnych dla wybranego typu wyniku, map (w przypadlu elementów powierzchni) i wykresów (w przypadku prętów) dla elementu wybranego w widoku 3D (4). Można również wyświetlić wartości wyników w wybranych punktach.
Wymagania
Program 3D Structure Viewer wymaga włączenia w przeglądarce technologii WebGL.
Jeśli technologia WebGL nie jest obsługiwana, w przeglądarce wyświetla się stosowna informacja. Więcej informacji na temat technologii WebGL znajduje się na stronie www.khronos.org/webgl.
