Można dodać rurę, kanał, drabinkę kablową i złączki rur kablowych, sprzęt elektryczny, osprzęt hydrauliczny zawory i akcesoria w widokach przekroju lub elewacji.
Na przykład, można teraz umieszczać zawór na pionowej rurze w widoku elewacji.
Można również dodać urządzenia mechaniczne (tylko sprzęt, który dzieli się na elementy oparte na liniach, takie jak kanał, rura, rura kablowa itp.) w widokach przekroju lub elewacji.
Gdy umieszczone komponenty łączą się z elementem opartym na linii (kanał, rura, rura kablowa, drabinka kablowa), dziedziczą one poziom skojarzenia z tym elementem.
Gdy umieszczone komponenty są wstawiane w wolnej przestrzeni, są one kojarzone z najbliższym poziom kondygnacji pod nimi; jeśli nie są dostępne żadne poziomy kondygnacji poniżej, jest używany pierwszy poziom nad danym.

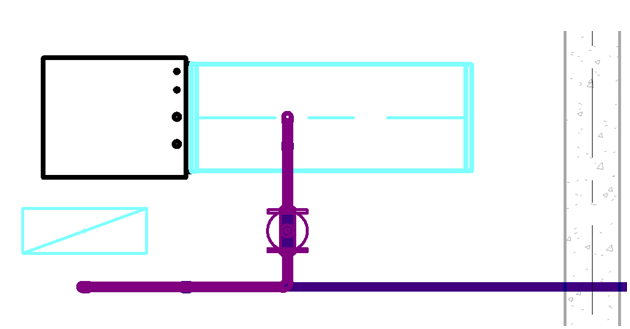

Umieszczanie zaworu zasuwowego na pionowej rurze w widoku przekroju
Można:
- umieść złączki w przestrzeni między poziomami
- umieść złączki i akcesoria w przestrzeni w widoku przekroju
- umieść trójnik kanału w wielopoziomowym przekroju
- umieść zawór w przekroju
- umieść kolano kanału w przekroju w przestrzeni
- umieść zawór w przekroju w przestrzeni
- rysuj pionowy kanał na poziomym kanale w przekroju
- dodaj tłumik w pionowym kanale w przekroju
- umieść złączkę w przestrzeni między poziomami
- umieść zawór na pochyłej rurze w przekroju
- dodaj obiekt w widoku 3D
