Średnie oszacowane natężenie oświetlenia
Średnie oszacowane natężenie oświetlenia (AEI) danej przestrzeni jest obliczane przez wyznaczenie liczby lumenów otrzymywanych od poszczególnych opraw na płaszczyźnie roboczej obliczeń oświetlenia i podzieleniu jej przez powierzchnię przestrzeni.

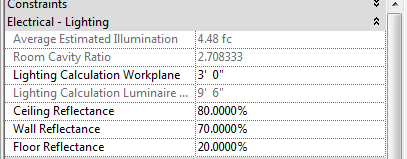

Przykładowe oświetlenie przestrzeni
W tym przykładzie:
- Urządzeniem oświetleniowym jest narożna wpuszczana oprawa rastrowa 2x4 3Lamp korzystająca z pliku bryły fotometrycznej 483T8_S.ies.
- Wymiary przestrzeni wynoszą 20' 0" X 30' 0".
- Dół oprawy oświetleniowej jest umieszczony na wysokości 9' 6".
- Współczynnik odbicia sufitu: 80%
- Współczynnik odbicia ściany: 70%
- Współczynnik odbicia podłogi: 20%
Dodatkowe wzory służące do obliczenia średniego oszacowanego natężenia oświetlenia przestrzeni są następujące:
- Lumeny na płaszczyźnie roboczej
- Wysokość przestrzeni nad pomieszczeniem
- Współczynnik przestrzeni nad pomieszczeniem
Lumeny na płaszczyźnie roboczej
Liczba lumenów na płaszczyźnie roboczej otrzymywanych od poszczególnych opraw jest obliczana następująco: WL = II * LLF * CU
- WL = lumeny na płaszczyźnie roboczej
- II = intensywność początkowa
- LLF = współczynnik utraty światła
- Wy = współczynnik wykorzystania

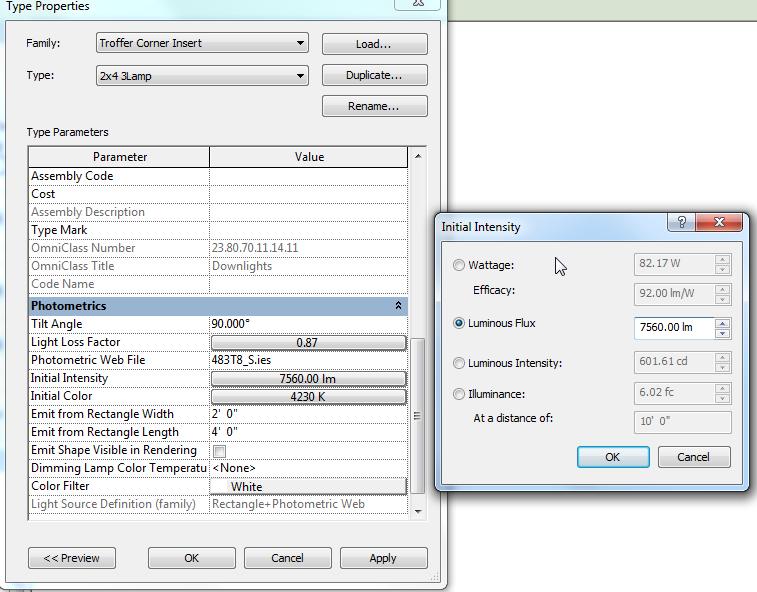

Intensywność początkowa i współczynnik utraty światła są właściwościami typu danego typu oprawy oświetleniowej. Właściwości te są dostępne w oknie dialogowym Właściwości typu oprawy oświetleniowej.
W tym przykładzie intensywność początkowa oprawy wynosi 7560 lumenów, a współczynnik utraty światła jest równy 0,87.
Wartość CU jest obliczana na podstawie właściwości współczynnika odbicia przestrzeni (sufitu, ścian i podłogi) oraz jej współczynnika przestrzeni nad pomieszczeniem (RCR). Jeśli oprawa oświetleniowa nie znajduje się w przestrzeni, nie można wyznaczyć CU i oprawa nie wpływa na średnie oszacowane natężenie oświetlenia przestrzeni.
Współczynnik RCR jest obliczany na podstawie wysokości przestrzeni nad pomieszczeniem (RCH) oraz płaszczyzny roboczej obliczania oświetlenia, która jest właściwością danego wystąpienia przestrzeni.
Wysokość przestrzeni nad pomieszczeniem
Wysokość przestrzeni nad pomieszczeniem jest obliczana jako: RCH = LP - LCW
- RCH = wysokość przestrzeni nad pomieszczeniem
- LP = płaszczyzna oprawy oświetleniowej obliczania oświetlenia (wysokość źródeł światła w przestrzeni)
- LCW = płaszczyzna robocza obliczania oświetlenia
W tym przykładzie: RCH = 9' 6" - 3' 0" = 6' 6". (Jeśli istnieje wiele źródeł światła na różnych wysokościach, przyjmowana jest najmniejsza wysokość).
Współczynnik przestrzeni nad pomieszczeniem
Współczynnik przestrzeni nad pomieszczeniem jest obliczany jako: RCR = 2,5 * RCH * P / A
- RCR = współczynnik przestrzeni nad pomieszczeniem
- P = obwód pomieszczenia
- A = powierzchnia pomieszczenia
W tym przykładzie: RCR = 2,5 * 6,5 * 100 / 600 = 2,708.
Współczynniki wykorzystania

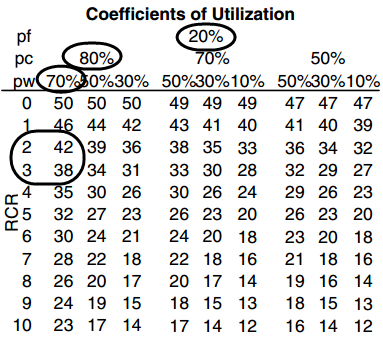

Aby określić współczynnik wykorzystania ręcznie, należy zapoznać się z kartą katalogową oprawy oświetleniowej. Fragment karty katalogowej oprawy opisany przez plik bryły fotometrycznej 483T8_S.ies jest tutaj pokazany.
Współczynniki odbicia podłogi (pf), ścian (pw) i sufitu *(pc) są właściwościami wystąpienia przestrzeni, a współczynnik RCR jest obliczany w sposób opisany powyżej. Za pomocą interpolacji można obliczyć CU — w przybliżeniu 40,8. Program Revit raportuje wartość 40,9. Różnica prawdopodobnie będzie brana pod uwagę jako wartości zaokrąglone w drukowanej tabeli.
Wartości współczynnika odbicia:
Zastosowanie wzoru Lumeny na płaszczyźnie roboczej dla tego przykładu: WL = 7560 * 0,87 * 0,409 = 2690 lm.
WL tej oprawy oświetleniowej oznacza całkowitą liczbę lumenów przestrzeni. W przypadku tej pojedynczej oprawy w przestrzeni wynikowy poziom natężenia oświetlenia jest wyznaczany ze wzoru na AEI: 2690 lm / 600 sf = 4,48 fc.
W przyypadku istnienia wielu opraw w przestrzeni współczynnik RCR zostaje wyznaczony na podstawie najniższej oprawy w przestrzeni (która jest podawana w parametrze Lighting Calculation Luminaire Plane), wartość CU jest obliczana dla każdego wystąpienia oprawy na podstawie jego RCR, zaś współczynniki WL poszczególnych opraw są sumowane, a następnie podzielone przez powierzchnię przestrzeni.

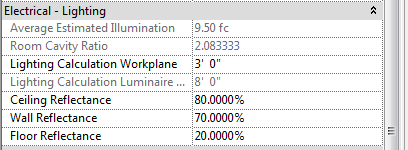

Na przykład zakładając, że inna oprawa jest dodawana na rzędnej 8' 0", współczynnik RCR wynosi 2,08; a CU dla obu opraw wynosi 0,433.
WL = 7560 * 0,87 * 0,433 = 2848
Oznacza to, że całkowite AEI = (WL1 + WL2) / powierzchnia = (2848 + 2848) / 600 = 9,50 fc.
