W programie Revit obliczenia obciążenia są przedstawiane na różnych formularzach.
Wartości klasyfikacji obciążenia są następujące:
Dla klasyfikacji obciążenia na panelu
- Łączne dostarczone obciążenie = suma wszystkich obciążeń dołączonych do panelu (bezpośrednio lub do paneli podrzędnych) od złączy przypisanych do tej klasyfikacji obciążenia
- Zapotrzebowanie obciążenia = wynik zastosowania określonego współczynnika zapotrzebowania do sumy wszystkich obciążeń dołączonych do panelu (bezpośrednio lub do paneli podrzędnych) od złączy przypisanych do tej klasyfikacji obciążenia Uwaga: Współczynnik zapotrzebowania jest określony w oknie dialogowym Klasyfikacja obciążenia. Zobacz temat Tworzenie klasyfikacji obciążeń.
Dla grupy klasyfikacji obciążenia na panelu
- Łączne dostarczone obciążenie = suma wszystkich obciążeń dołączonych do panelu (bezpośrednio lub do paneli podrzędnych) od złączy określonych jako część grupy klasyfikacji obciążenia
- Zapotrzebowanie obciążenia = suma zapotrzebowań obciążenia dla każdej klasyfikacji obciążenia dla złączy określonych jako część grupy klasyfikacji obciążenia
Dla wszystkich obciążeń na panelu
- Łączne dostarczone obciążenie = suma wszystkich obciążeń dołączonych do panelu (bezpośrednio lub do paneli podrzędnych)
- Zapotrzebowanie obciążenia = suma wszystkich zapotrzebowań obciążenia (dla wszystkich klasyfikacji obciążenia) na panelu

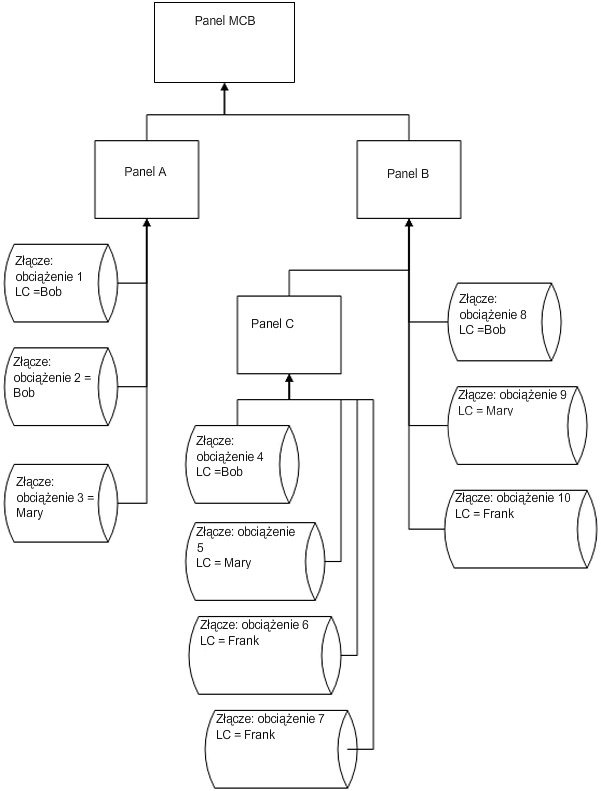

Przykład łączonego obciążenia i obliczenia
Dla panelu C
LC Bob
LC Mary
LC Frank
LC grupy świateł
Łączne dostarczone obciążenie (Panel C) = (4+5+6+7)
Całkowite zapotrzebowanie obciążenia (Panel C) = DFBob * (4) + DFMary * (5) + DFFrank * (6+7)
- Łączne dostarczone obciążenie = 4
- Całkowite zapotrzebowanie obciążenia = DFBob * (4)
- Łączne dostarczone obciążenie = 5
- Całkowite zapotrzebowanie = DFMary * (5)
- Łączne dostarczone obciążenie = (6+7)
- Całkowite zapotrzebowanie obciążenia = DFFrank * (6+7)
- Łączne dostarczone obciążenie = (5+6+7)
- Całkowite zapotrzebowanie obciążenia = (Panel C) = DFBob * (4) + DFMary * (5) + DFFrank * (6+7)
Dla panelu B
LC Bob
LC Mary
LC Frank
LC grupy świateł
Łączne dostarczone obciążenie (Panel B) = (4+5+6+7+8+9+10)
Całkowite zapotrzebowanie obciążenia (Panel B) = DFBob * (4+8) + DFMary * (5+9) + DFFrank * (6+7+10)
- Łączne dostarczone obciążenie = (4+8)
- Całkowite zapotrzebowanie obciążenia = DFBob * (4+8)
- Łączne dostarczone obciążenie = (5+9)
- Całkowite zapotrzebowanie = DFMary * (5+9)
- Łączne dostarczone obciążenie = (6+7+10)
- Całkowite zapotrzebowanie obciążenia = DFFrank * (6+7+10)
- Łączne dostarczone obciążenie = (5+6+7+9+10)
- Całkowite zapotrzebowanie obciążenia = (Panel C) = DFBob * (4) + DFMary * (5) + DFFrank * (6+7)
Dla panelu A
LC Bob
LC Mary
LC Frank
LC grupy świateł
Łączne dostarczone obciążenie (Panel A) = (1+2+3)
Całkowite zapotrzebowanie obciążenia (Panel A) = DFBob * (1+2) + DFMary * 3
- Łączne dostarczone obciążenie = (1+2)
- Całkowite zapotrzebowanie obciążenia = DFBob * (1+2)
- Łączne dostarczone obciążenie = 3
- Całkowite zapotrzebowanie = DFMary * (5+9)
- Łączne dostarczone obciążenie = 0
- Całkowite zapotrzebowanie obciążenia = 0
- Łączne obciążenie = 0
- Całkowite zapotrzebowanie obciążenia = 0
Dla panelu Main circuit breaker, MCB
LC Bob
LC Mary
LC Frank
LC grupy świateł
Łączne dostarczone obciążenie (Panel Main circuit breaker, MCB) = (1+2+3+4+5+6+7+8+9+10)
Całkowite zapotrzebowanie obciążenia (Panel Main circuit breaker, MCB) = DFBob * (1+2+4+8) + DFMary * (3+5+9) + DFFrank * (6+7+10)
- Łączne dostarczone obciążenie = (1+2+4+8)
- Całkowite zapotrzebowanie obciążenia = DFBob * (1+2+4+8)
- Łączne dostarczone obciążenie = (3+5+9)
- Całkowite zapotrzebowanie = DFMary * (3+5+9)
- Łączne dostarczone obciążenie = (6+7+10)
- Całkowite zapotrzebowanie obciążenia = DFFrank * (6+7+10)
- Łączne dostarczone obciążenie = (5+6+7+9+10)
- Całkowite zapotrzebowanie obciążenia = DFMary * (5+9) + DFFrank * (6+7+10)
Obliczenia są przeprowadzane na panel. Istnieją dwa typy obciążenia: Łączne dostarczone i Całkowite oszacowane zapotrzebowanie. Dla każdego z tych typów żądane obliczenia mogą być wykonywane na panel (wszystkie obciążenia), według klasyfikacji obciążenia lub według grupy klasyfikacji obciążenia.
Dla łącznego dostarczonego obciążenia na panelu wszystkie obciążenia tej samej klasyfikacji obciążenia dołączone podrzędnie do tego panelu (zarówno bezpośrednio na panelu lub na wszystkich panelach podrzędnych i kolejno podrzędnych podłączonych do tego panelu) są sumowane.
