W programie Revit można obliczyć zapotrzebowanie obciążenia po uzyskaniu współczynnika zapotrzebowania dotyczącego urządzenia elektrycznego lub rozdzielnicy.

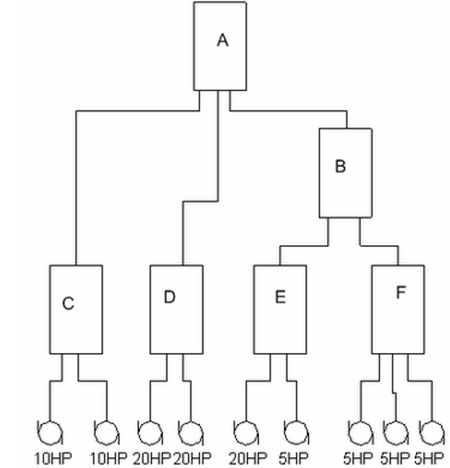

Przykład obliczania zapotrzebowania obciążenia
Reguła współczynnika zapotrzebowania
- Największy silnik: 125%
- Drugi silnik: 100%
- Trzeci silnik: 75%
- Czwarty silnik: 50%
Obciążenia zapotrzebowania włączone
- A: 1.25 * 20 + 1 * 20 + 0.75 * 20 + 0.5 * (10 + 10 + 5 + 5 + 5 + 5) = 80 KM
- B: 1.25 * 20 + 1 * 5 + 0,75 * 5 + 0.5 * (5 + 5) = 38.75 KM
- C: 1.25 * 10 + 1 * 10 = 22.5 KM
- D: 1.25 * 20 + 1 * 20 = 45 KM
- E: 1.25 * 20 + 1 * 5 = 30 KM
