Do ręcznego umieszczania kształtów zbrojenia w odpowiednim obiekcie nadrzędnym służą typowe narzędzia szkicowania
Szkice zbrojenia będą odwzorowywać istniejący kształt, jeśli będą współużytkować następujące atrybuty:
- Liczba segmentów linii
- Kształt połączonych segmentów linii
- Liczba haków
- Kierunek zaczepów
- Wymiary wygięć zaczepów
- Typ kształtu: standardowy lub strzemię
Jeśli szkic nie będzie zgodny z istniejącym kształtem, w przeglądarce kształtów zbrojenia i na liście rozwijanej Typ kształtu zbrojenia na pasku opcji utworzony zostanie nowy kształt.
- Kliknij kartę Konstrukcja
panel Zbrojenie
(Zbrojenie). - Kliknij kolejno kartę Zmień | Umieść zbrojeniepanel Orientacja umieszczenia (lub Perspektywa umieszczenia)
(Szkicuj zbrojenie). - Po wyświetleniu monitu wybierz element, który ma zostać obiektem nadrzędnym zbrojenia.
- Przy użyciu narzędzi szkicowania można naszkicować kształt zbrojenia.

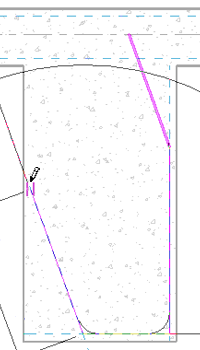

Szkicowanie kształtu zbrojenia
- Dodaj haki na końcach kształtu zbrojenia.

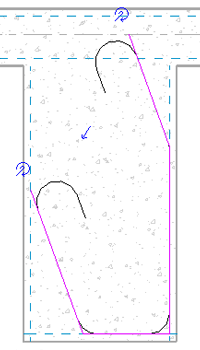

Dodawanie zaczepów zbrojenia do naszkicowanego kształtu

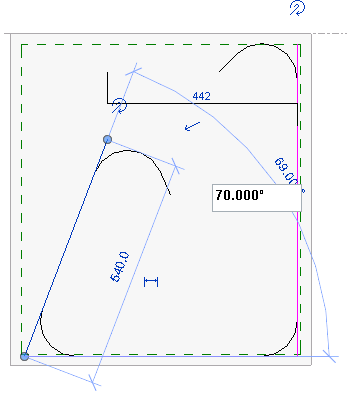

- Umieść haki zbrojenia i ustal ich orientację. Wskazówka: Podczas manipulowania segmentami w trybie szkicowania, można ręcznie zdefiniować długości i wymiary kątowe, klikając na tymczasowe wymiary i wprowadzając nową wartość. Takie tymczasowe wartości mogą być wprowadzone na stałe.
- Kliknij kolejno kartę Zmień | Utwórz szkic zbrojeniapanel Tryb
(Zakończ tryb edycji), aby zatwierdzić szkic i umieścić nowy kształt. Kształt nowego zbrojenia zostanie dopasowany przez przyciągnięcie go do odniesienia otuliny. Uwaga: Wymiary są odrzucane, gdy zbrojenie jest przekształcane na kształt.
