Umieszczanie zbrojenia

Umożliwia umieszczanie pojedynczych wystąpień zbrojenia w przekrojach odpowiednich obiektów nadrzędnych.

1. Kliknij kolejno kartę Konstrukcjalista rozwijana Zbrojenie Ustawienia zbrojenia. Określ, czy dopasowywanie kształtów zbrojenia ma odniesienia do haków. Jest to niezbędne przed umieszczeniem zbrojenia w projekcie, ponieważ w późniejszej fazie projektu nie będzie można wprowadzić zmian. Po zakończeniu operacji zamknij okno dialogowe.
2. Kliknij kartę Konstrukcjapanel Zbrojenie (Zbrojenie).
   Uwaga: Narzędzie jest również dostępne na karcie kontekstowej wyboru dla elementów, które są prawidłowymi obiektami nadrzędnymi zbrojenia.
3. Z listy rozwijanej Wybór typu znajdującej się u góry palety Właściwości wybierz żądany typ zbrojenia.
4. Opcjonalnie. Jeśli zachodzi taka potrzeba, kliknij kolejno kartę Zmień | Umieść zbrojenie panel Rodzina (Wczytaj kształty), aby wczytać dodatkowe kształty zbrojenia.
5. Wybierz żądany kształt zbrojenia z listy rozwijanej Typ kształtu zbrojenia na pasku opcji lub w przeglądarce kształtów zbrojenia.
6. Wybierz płaszczyznę umieszczenia. Kliknij jedną z poniższych płaszczyzn umieszczenia na karcie Zmień | Umieść zbrojeniepanelu Płaszczyzna umieszczenia.
   • (Bieżąca płaszczyzna robocza)
   • (Bliskie odniesienie otuliny)
   • (Dalekie odniesienie otuliny)

   Płaszczyzna określa, gdzie zbrojenie jest umieszczane w obiekcie nadrzędnym.

7. Wybierz orientację umieszczenia lub perspektywę.

   Zbrojenie płaskie

   Kliknij jedną z poniższych orientacji umieszczenia z karty Zmień | Umieść zbrojeniepanel Orientacja umieszczenia.

   • (Równolegle do płaszczyzny roboczej)
   • (Równolegle do otuliny)
   • (Prostopadle do otuliny)

   Orientacja określa, w jaki sposób zbrojenia jest wyrównane po umieszczeniu w obiekcie nadrzędnym.

   Zbrojenie wielopłaszczyznowe

   Kliknij jedną z poniższych perspektyw umieszczenia z karty Zmień | Umieść zbrojeniepanel perspektywa umieszczenia

   • (Góra)
   • (Dół)
   • (Przód)
   • (Tył)
   • (Prawa)
   • (Lewa)

   Perspektywa określa, która strona rodziny wielopłaszczyznowego zbrojenia jest równoległa do płaszczyzny roboczej.

8. Jeśli zostaje umieszczone zbrojenie o standardowym stylu sąsiadująco ze zbrojeniem o stylu strzemię/kotwa, standardowy pręt jest przyciągany wzdłuż krawędzi pręta strzemienia lub kotwy. Obejmuje to proste krawędzie, jak również zaokrąglenia i haki dla zbrojenia strzemienia/kotwy.
9. Kliknij, aby umieścić zbrojenie w obiekcie nadrzędnym. Jeśli to konieczne, naciśnij klawisz spacji podczas umieszczania, aby obrócić orientację kształtu zbrojenia w odniesieniu do otuliny. Orientację można zmienić po umieszczeniu, wybierając zbrojenie i naciskając klawisz spacji.

   Aby umieścić zbrojenie równolegle do odległej krawędzi obiektu nadrzędnego, należy umieścić kursor w pobliżu krawędzi, a następnie nacisnąć i przytrzymać klawisz Shift. Krawędź zostanie podświetlona. Trzymając wciśnięty klawisz Shift, należy umieść zbrojenie w odpowiednim miejscu.

   Długość zbrojenia jest domyślnie dopasowywana do długości elementu nadrzędnego lub innych elementów nadrzędnych z uwzględnieniem wiązań odniesienia otuliny. Aby edytować długości, przejdź do rzutu lub widoku elewacji, wybierz wystąpienie zbrojenia i skoryguj odpowiednio punkty końcowe.

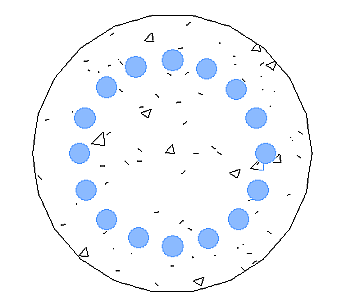

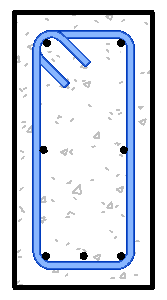

   Prostopadłe zbrojenie umieszczone w kolumnie	Zbrojenie w belce

   Uwaga: Aby zmienić obiekt nadrzędny kształtu zbrojenia, wybierz go i kliknij kolejno kartę Zmień | Zbrojenie konstrukcyjnepanel Obiekt nadrzędny (Wskaż nowy obiekt nadrzędny). Następnie wybierz nowy obiekt nadrzędny zbrojenia.
