Tworzenie systemu sanitarnego

Do systemu sanitarnego muszą zostać przypisane oba osprzęty hydrauliczne, ale ze względu na to, że przepływ w systemie sanitarnym zależy od grawitacji, rurociąg powinien być nachylony.

Narzędzia Generuj układ umożliwiają określenie układu i nachylenia dużej części systemu sanitarnego. Jednak niektóre zmiany, jak otwory wentylacyjne i kratki, oraz połączenia między różnymi poziomami budynku należy wprowadzić ręcznie. Należy zacząć od utworzenia systemu sanitarnego.

Układ rurociągu systemu sanitarnego

1. Wybierz osprzęt lub osprzęty hydrauliczne w rzucie.
2. Kliknij kartę Zmień Osprzęt hydraulicznypanel Utwórz systemy Rurowanie.
3. W oknie dialogowym Utwórz system rur określ następujące opcje:
   • Typ systemu: typ osprzętu wybrany w widoku decyduje o tym, do jakiego typu systemu można go przypisać. Jeśli jest to system hydrauliczny, domyślne typy systemu to Sanitarny, Domowa woda zimna, Domowa woda gorąca i Inny.
     Uwaga: Ponadto można utworzyć niestandardowe typy systemu do obsługi innych typów komponentów i systemów.
   • Nazwa systemu: jednoznacznie identyfikuje system. Nazwa systemu jest sugerowana przez program Revit, ale można wpisać własną.
4. Kliknij przycisk OK.

   Poprzednio nieprzypisany system zostanie przeniesiony do folderu Rurowanie w przeglądarce systemowej.

Narzędzia Generuj układ umożliwiają określenie układu rurociągu systemu sanitarnego.

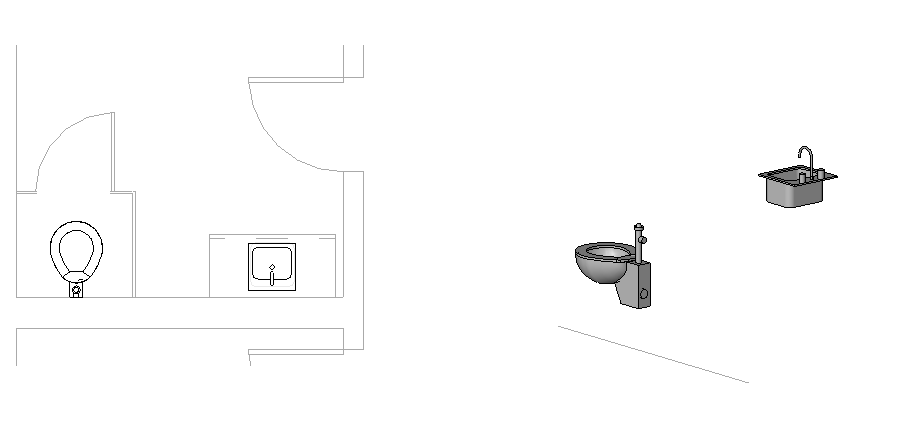

5. Otwórz widok 3D przedstawiający osprzęty hydrauliczne i wprowadź skrót klawiaturowy, WT, aby wyświetlić widoki sąsiadująco.

6. W rzucie wybierz jeden z osprzętów hydraulicznych systemu sanitarnego.

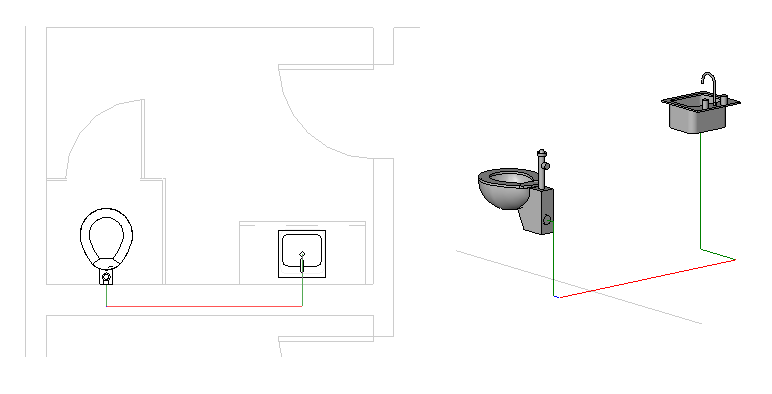

7. Kliknij kartę Zmień systemy rurpanel Układ Generuj układ lub Generuj obiekt zastępczy.
8. Jeśli została utworzony więcej niż jeden system osprzętu w oknie dialogowym Wybierz system wybierz nowy system sanitarny i kliknij przycisk OK.

   Zostanie uaktywniona karta Generuj układ.

   Uwaga: Podczas tworzenia rury nachylonej należy mieć poprawny punkt odwodnienia w systemie lub użyć polecenia Umieść podstawę w celu ustanowienia poprawnego punktu odwodnienia.
9. Na panelu Zmień układ kliknij przycisk Umieść podstawę.
10. Na pasku opcji kliknij przycisk Ustawienia.
11. W oknie dialogowym Konwersja rur określ typ rury i odsunięcie głównego i odgałęzionego segmentu rurociągu sanitarnego.

    W tym przykładzie jako główny i odgałęziony segment jest wybrany typ rury: PCW oraz odsunięcie -1' 6" (-450 mm), co oznacza, że rurociąg zostanie umieszczony poniżej poziomu skojarzonego z bieżącym poziomem w rzucie.

    Kliknij przycisk OK.
12. Na panelu Nachylenie wybierz wartość w polu Wartość nachylenia; w tym przykładzie 1/8" /12" (32 mm).
13. Zaakceptuj domyślny typ rozwiązania hydraulicznego: Sieć, a następnie klikając przyciski i , przejrzyj proponowane rozwiązania przebiegu, aby wybrać to, które najlepiej pasuje do rzutu. Aby uzyskać więcej informacji na temat typów rozwiązania, zobacz sekcję Generowanie układu.
14. W razie potrzeby możesz kliknąć przycisk Zmień i zmienić położenie segmentów rury, aby ominąć przeszkody.

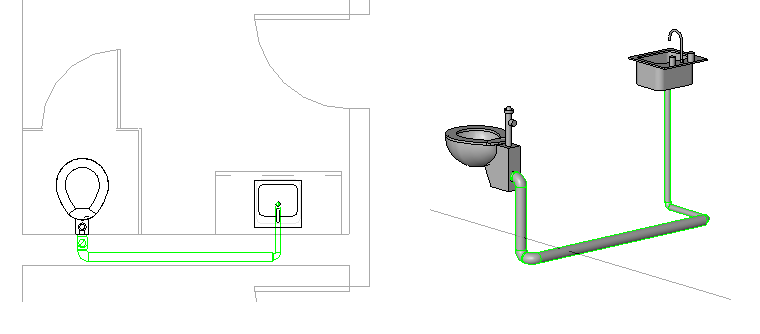

15. Gdy trasowanie rurociągu systemu będzie zadowalające, kliknij przycisk Zakończ układ.


    Rurociąg zostanie utworzony zgodnie z ustawieniami podanymi w oknie dialogowym Ustawienia konwersji i na pasku opcji.

    Uwaga: Lokalne przepisy budowlane często wymagają połączeń pod kątem 45 stopni w instalacjach ściekowych. Informacje o tym jak zmienić złączkę 90-stopniową, zawiera sekcja Zmienianie rozwiązań przebiegu.

Otwór wentylacyjny można utworzyć, zmieniając rodzaj złączki rury, określając typ systemu i rysując pionowy segment służący jako otwór wentylacyjny.

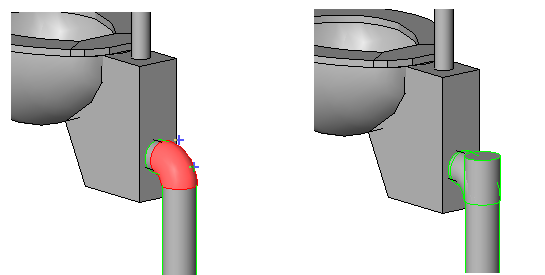

16. Wybierz kolano łączące pionową rurę z główną rurą sanitarną wychodzącą zza toalety i kliknij znak plus nad kolankiem, aby zmienić złączkę na trójnik.

17. Wybierz rzut, wybierz trójnik i zaznacz złącze na trójniku.

    Dolne złącze zostanie zaznaczone jako pierwsze.


    Uwaga: Symbol złącza może nie być widoczny. Zamiast tego zostanie wyświetlony podświetlony kwadrat.

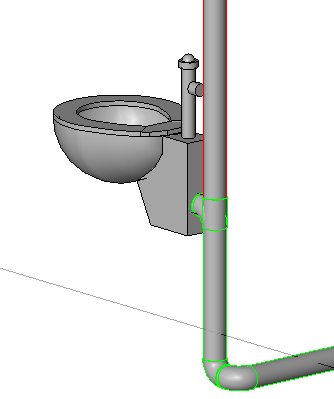

    Naciśnij klawisz Tab, aby zaznaczyć górne złącze (nieco większe podświetlony kwadrat), kliknij prawym przyciskiem myszy złącze, a następnie kliknij opcję Rysuj rurę.

18. W obszarze Mechaniczne na palecie Właściwości wybierz jako typ systemu opcję Wentylacyjny.
19. Na pasku opcji wprowadź 8' 0" (250 cm) w polu Odsunięcie, kliknij przycisk Zastosuj, a następnie kliknij przycisk Zmień.
