Clonar a porta

Haverá quatro portas girando em torno do eixo central. Até agora você tem uma porta, e fará três instâncias da porta para completar o círculo.

Configurar a lição:

• Continue a partir da lição anterior ou vá para a pasta \startup\revolving_door e abra start_door_clone.max.

Centralize o ponto de giro:

Antes de clonar a porta, centralize o seu ponto de giro para que ela rotacione em volta da origem.

1. Certifique-se de que a viewport Perspectiva está ativa e clique em Selecionar a porta.
2. Vá para o painel Hierarquia. Na Implementação de ajuste de giro, clique para ativar Afetar apenas o giro.


   As Viewports exibem o ponto de giro da porta que está na base da porta e ao lado do cilindro.

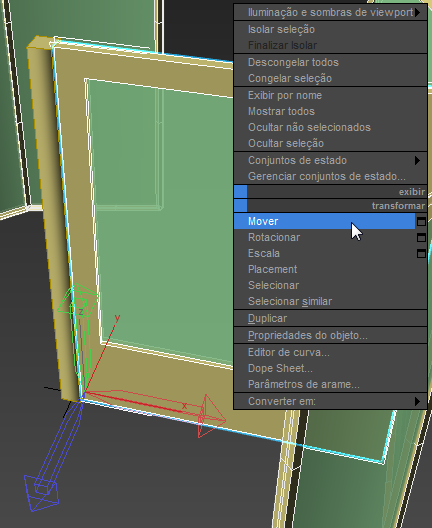

3. Clique com o botão direito na viewport em perspectiva e selecione Mover no menu.

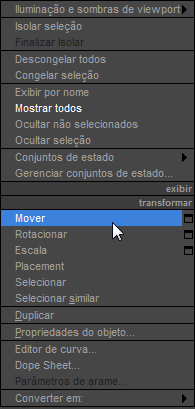

   Este menu de contexto é denominado menu em quadrantes. É possível utilizá-lo para acessar as ferramentas da barra de ferramentas e painel de comando para agilizar o fluxo de trabalho. É possível até mesmo personalizar para manter suas ferramentas favoritas ao seu alcance.

4. Na barra de status, clique com o botão direito do mouse nas setas giratórias para as coordenadas X e Y (e Z também, se necessário), defina cada um destes campos para 0' 0,0".

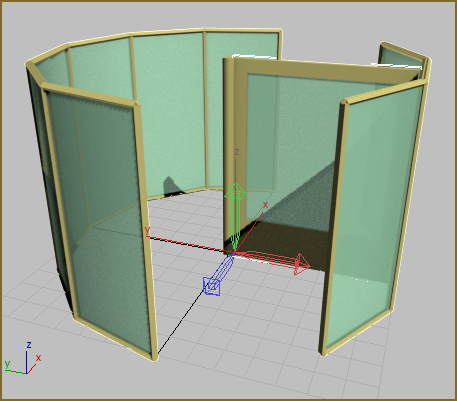

   Isto move o ponto de giro para a porta para a origem (0,0,0), que também é o ponto de giro para o cilindro.

5. No painel Hierarquia Implementação de ajuste de giro, clique em Afetar apenas o giro para desativá-lo novamente.


   Agora você pode transformar a própria porta mais uma vez.

Criar as portas clonadas:

1. Clique com o botão direito na viewport em perspectiva e selecione Girar no menu em quadrantes.

2. Pressione A no teclado para ativar (Angle Snap), caso ainda não esteja ativada.

   Na barra de ferramentas, o botão Angle Snap é destacado.


3. Mantenha pressionada a tecla Shift e posicione o cursor sobre o eixo Z do Gizmo de transformação na viewport até que o eixo se torne amarelo. A seguir, clique e arraste devagar para rotacionar a porta até Z=90 graus na exibição de coordenadas. Solte o botão do mouse.

   Manter pressionada a tecla Shift enquanto você transforma um objeto serve como uma forma rápida para clonar o objeto.

4. Na caixa de diálogo Opções de clonagem, defina o número de cópias para 3, selecione instância (se necessário), e clique em OK.

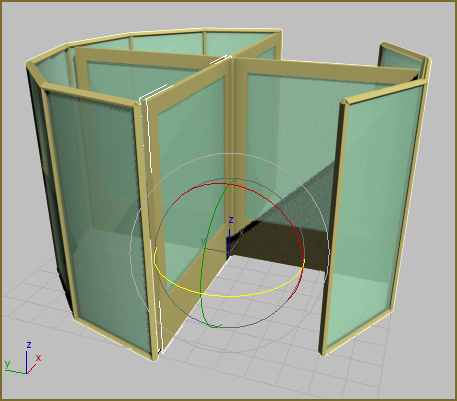

   Agora há quatro portas dentro do contorno.



   Clonar a porta para criar um círculo de portas.

Alterar o eixo de volta para dentro do cilindro:

• Selecione o eixo (Cylinder01) , e no painel Modificar altere os valores de seus lados para 12.

  O eixo agora se parece com um cilindro ao invés de uma caixa.

Salve o trabalho:

• Salve a cena como my_fourdoor.max.
