Girando as rodas

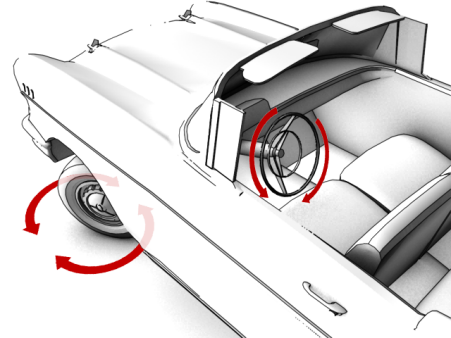

Agora é necessário assegurar-se de que as rodas dianteiras girem ou "virem", conforme o carro se move para a esquerda ou direita ao longo do caminho de animação. Para adicionar realismo, também será necessário estabelecer uma relação entre o ponto de giro da roda e o giro do volante.

Configurar a lição:

• Continue a partir da lição anterior ou abra car_rig_04.max.

Configure auxiliares para as rodas dianteiras:

Da mesma forma que você criou um Auxiliar de ponto para direcionar a animação do carro ao longo de um caminho, você criará mais dois Auxiliares de ponto para controlar o giro das rodas dianteiras ao serem direcionadas pela rotação do volante.

1. Na Viewport superior, aumente o zoom no carro e pressione F3 para alternar para o modo de Estrutura de arame.
2. No menu principal, selecione Criar Auxiliares Ponto.
3. Clique em qualquer lugar em torno do corpo do carro para criar o auxiliar. Na implementação Parâmetros, ative Caixa e, em seguida, na caixa Tamanho, insira 50,0. Nomeie o auxiliar como Dummy_FL.

4. Com o auxiliar ainda selecionado, clique no botão ListCon na barra de ferramentas myTools criada anteriormente neste tutorial.

   O script ListCon atribui automaticamente os dois controladores Lista de posição e Lista de rotação configurados anteriormente, permitindo manter o controle sobre a orientação local do auxiliar.

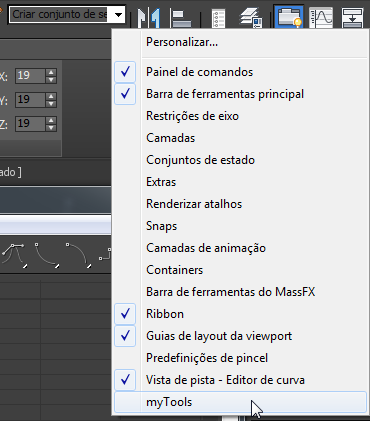

   Se a barra de ferramentas myTools não estiver exibida no momento, clique com o botão direito do mouse em uma área em branco da barra de ferramentas principal e selecione myTools no menu.


5. Na barra de ferramentas principal, clique em (Alinhar) e na Viewport superior, clique no objeto Chassi.
6. Na caixa de diálogo Alinhar seleção grupo Alinhar posição, desative Posição X, Posição Y e Posição Z. No grupo Alinhar orientação, ative Eixo X, Eixo Y e Eixo Z.


   Essas configurações asseguram que o carro e o auxiliar tenham a mesma orientação.

7. Clique em OK para fechar a caixa de diálogo.
8. Ative (Selecionar e mover). Pressione Shift + Mover para criar uma cópia do novo auxiliar.
   Dica: Defina o sistema de coordenadas como Local para facilitar o movimento do Auxiliar de ponto.
9. Na caixa de diálogo Opções de clonagem, nomeie a cópia como Dummy_FR.

   Em seguida, alinhe o auxiliar com a roda dianteira direita.

10. Na Viewport superior, selecione o objeto Chassi e, em seguida, clique com o botão direito do mouse e selecione Ocultar seleção.
11. Selecione o novo auxiliar de ponto. Na barra de ferramentas principal, clique em (Alinhar) e, em seguida, clique em Wheel_FR.
12. Na caixa de diálogo Alinhar seleção grupo Alinhar posição, ative Posição X, Posição Y e Posição Z.

    Assegure-se de que Ponto de giro esteja selecionado nos dois grupos, Objeto atual e Objeto de destino.

    No grupo Alinhar orientação, desative Eixo X, Eixo Y e Eixo Z.


13. Clique em Aplicar e, em seguida, clique em OK para sair da caixa de diálogo.
14. Selecione Dummy_FL. Clique em (Alinhar) novamente. Na Viewport superior, clique em Wheel_FL.
15. Repita as etapas 12 e 13 para alinhar o auxiliar com a roda esquerda dianteira.

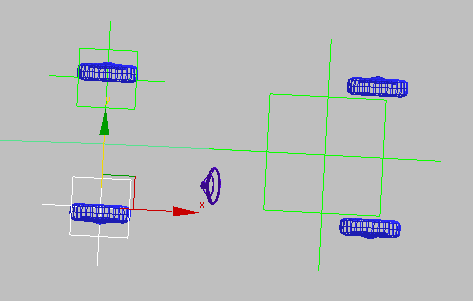

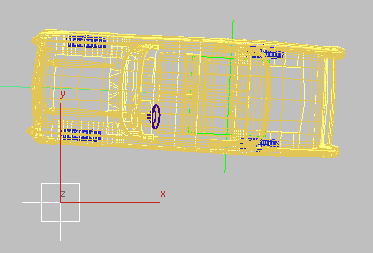

    Auxiliares de ponto alinhados com as rodas dianteiras esquerda e direita

    Agora será necessário retrabalhar a hierarquia e as relações pai/filho da configuração do carro, para que seja possível girar (guiar) as rodas. Estas etapas também preparam para o "body roll" que será montado na próxima lição.

Vincule os auxiliares de roda com o auxiliar de carro:

1. Na barra de ferramentas principal, clique em (Selecionar e vincular).
2. Pressione Ctrl e selecione os dois objetos auxiliares de roda e, em seguida, arraste para o objeto Dummy_CAR.

   Os auxiliares são vinculados como filhos do objeto Dummy_CAR.

Vincule as rodas traseiras ao auxiliar do carro:

• Com (Selecionar e vincular) ainda ativo, selecione ambas as rodas traseiras (Wheel-RL e Wheel-RR) e arraste para o auxiliar Dummy_CAR.

Vincule os auxiliares dianteiros às suas rodas:

1. Vincule a roda dianteira esquerda (Wheel-FL) ao auxiliar Dummy_FL.

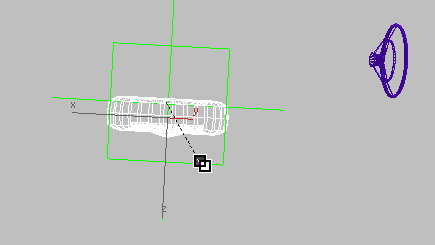

   Vinculando a roda dianteira esquerda ao auxiliar da roda dianteira esquerda

2. Vincule a roda dianteira direita (Wheel-FR) ao auxiliar Dummy_FR.
3. Clique em (Selecionar objeto) para ativá-lo e desative Selecionar e vincular.

Exiba o corpo do carro:

• Na viewport, clique com o botão direito do mouse e selecione Exibir por nome no menu quad. Na caixa de diálogo Selecionar na cena, selecione Chassi e, em seguida, clique em Exibir.

Gire as rodas nas coordenadas X do Mundo:

1. Clique na etiqueta de viewport Camera_Wall-E e no menu, selecione Câmeras Camera_Birdseye.
2. Na barra de ferramentas principal, clique em (Selecionar) para ativá-lo.
3. Na viewport Câmera, selecione o volante (SWheel).
4. Clique com o botão direito do mouse no volante e selecione Parâmetros de fio.

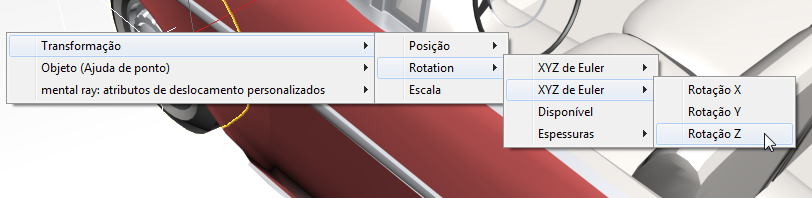

5. No menu, selecione Transformar Rotação (2°) Euler XYZ Rotação Z.

6. Clique no objeto Dummy-FL, que é o auxiliar da roda dianteira esquerda e selecione Transformar Rotação (2°) Euler XYZ Rotação Z.

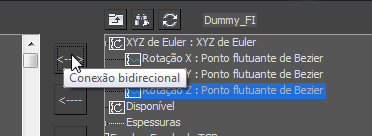

7. Na caixa de diálogo Parâmetro de fio, defina a direção do controle para ambos os lados, pois a ativação manual de um dos objetos afeta o outro.

8. Clique em Conectar e deixe a caixa de diálogo Parâmetro de fio aberta.
9. Na barra de ferramentas principal, clique para ativar (Selecionar e rotacionar) e defina o sistema de coordenadas como Local.

10. Gire o volante em seu eixo z local.

    Observe como o volante e a roda dianteira giram na direção oposta. Isso será corrigido modificando a expressão do controlador. Um segundo ajuste também é necessário. A roda dianteira precisa girar muito menos do que o volante. Isso ocorre porque o intervalo de giro de uma roda dianteira é de cerca de 90 graus, enquanto o intervalo de movimento do volante é de duas a três revoluções completas.

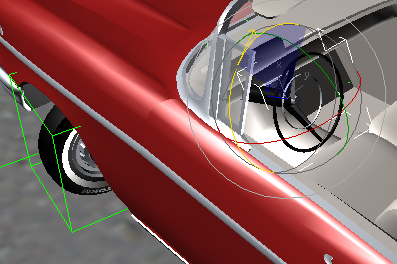

    O volante e a roda dianteira giram em direções opostas

11. Cancele ou desfaça a rotação feita na etapa anterior.

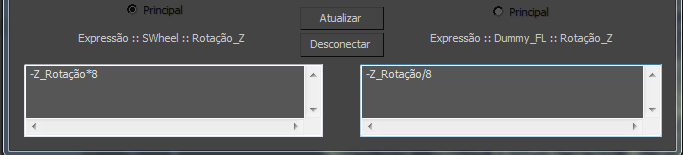

12. No painel esquerdo Expressões, em “Expressão para Z_Rotation de SWheel”, digite: – Z_Rotation * 8.
13. No painel direito, em “Expressão para Z_Rotation de Dummy_FL”, digite: –Z_Rotation/8.


    O operador sinal de menos (-) asseguram que as duas rotações estejam alinhadas e os fatores *8 e /8 asseguram que a roda dianteira esquerda gire (rotacione em Z) oito vezes a menos que a rotação do volante.

14. Clique em Atualizar e teste o trabalho ao rotacionar o volante em seu eixo Z local novamente.

    Observe um comportamento mais realista.

15. Repita as etapas 4 a 14 para ligar o volante e o auxiliar da roda dianteira direita. (É possível usar H para selecionar o auxiliar da roda dianteira direita).

    Assegure-se de especificar exatamente as mesmas expressões feitas nas etapas 13 e 14, pois o auxiliar da roda direita foi copiado, não espelhado, do auxiliar dianteiro esquerdo.

    É possível ver o efeito da ligação da roda dianteira direta na Viewport superior.

16. Feche as caixas de diálogo Parâmetro de fio.

Anime o volante:

1. Se a linha do tempo for exibida em quadros e tiques, clique em (Configuração de tempo) e na caixa de diálogo Configuração de tempo grupo Exibição de tempo, selecione Quadros.

2. Ative a Viewport superior, pressione F3 para voltar ao modo Realista e, em seguida, clique em (Extensões do zoom), para que seja possível ver todo o caminho de animação.
3. Vá para o quadro 50, o ponto onde o carro está no meio de sua primeira rodada.
4. Selecione SWheel e na barra de ferramentas principal, clique em (Selecionar e rotacionar).
5. Ative e gire o volante até que o status do eixo Z exiba –280.

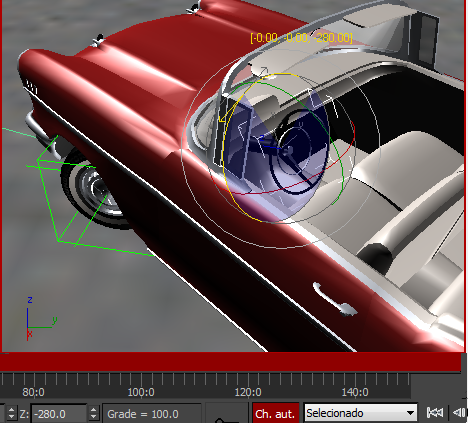

   Rotação do volante em –280 graus no eixo Z

6. Vá para o quadro 115, o ponto onde o carro está no meio da segunda rodada e gire o volante até que a barra de status do eixo Z exiba 500.

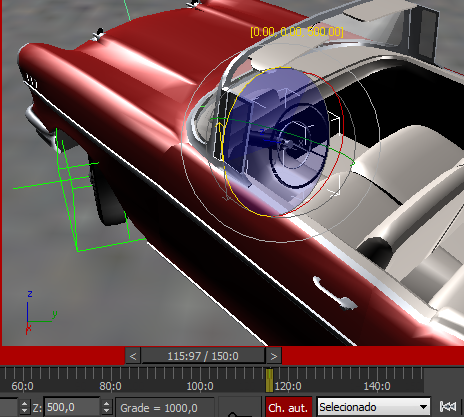

   Rotação do volante em 500 graus no eixo Z

7. Vá para o final da animação e gire o volante até que a barra de status do eixo Z exiba –220.
8. Desative e teste a animação.
9. Salve o arquivo como mycar_rig_05.max.
