Sobre a personalização de menus de imagens lado a lado

O objetivo de um menu de imagens lado a lado é fornecer uma imagem que pode ser selecionada em vez de texto. Você pode criar, editar ou adicionar imagens lado a lado e slides de imagens lado a lado.

Uma caixa de diálogo imagens lado a lado, exibe imagens em grupos de 20, com uma caixa de listagem de rolagem que contém os nomes de arquivos de slide associados ou do texto relacionado. Se uma caixa de diálogo lado a lado contém mais de 20 slides, os slides adicionais são adicionados em uma nova página. Os botões Avançar e Voltar são ativados para que você possa navegar pelas páginas de imagens.

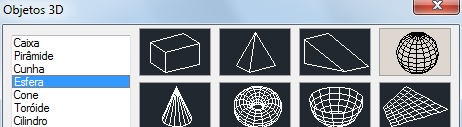

A seguir se encontra um exemplo de um menu de imagem lado a lado.

Você define um menu de imagem lado a lado no editor Personalizar interface do usuário (CUI). A tabela a seguir mostra as propriedades para um menu de imagem lado a lado.

Propriedades para o menu de imagem lado a lado Layout de viewports lado a lado
Item do painel Propriedades	Descrição	Exemplo
Nome	Sequência de caracteres que é usada como o título da caixa de diálogo.	Layout de viewports lado a lado
Descrição	Texto que descreve um elemento e não aparece na interface do usuário.
Aliases	Especifica os aliases para o menu de imagem lado a lado. Clique no botão […] para abrir a caixa de diálogo Aliases. Cada alias no arquivo CUIx deve ser único e utilizado para fazer referência ao menu de imagem lado a lado de forma programática.	image_vporti

A tabela a seguir mostra as propriedades para um slide de imagem lado a lado.

Propriedades dos quatro: slide lado a lado igual no menu de imagem lado a lado Layout de viewports lado a lado
Item do painel Propriedades	Descrição	Exemplo
Nome	Sequência exibida na caixa de listagem no lado esquerdo da caixa de diálogo menu lado a lado de imagem. A sequência de caracteres deve incluir caracteres alfanuméricos sem nenhuma pontuação exceto um hífen (-) ou sublinhado (_).	Four: Equal
Nome do comando	Texto que contém o nome do comando como ele aparece no painel Lista de comandos.	Tiled Viewports, Four: Equal
Descrição	Texto usado para descrever um elemento; não aparece na interface do usuário.
Macro	A macro de comando. Ela segue a sintaxe padrão de macro.	^C^C(ai_tiledvp 4 nil)
ID do elemento	Um identificador que identifica de forma única um comando.	MM_0427
Biblioteca de slides	Um arquivo composto de vários slides e criado com o utilitário slidelib.exe.	acad
Rótulo do slide	Nome do slide contido no arquivo de biblioteca de slides ou uma imagem de slide que é armazenado separadamente.	vport-4

Você pode utilizar qualquer slide gerado pelo aplicativo como uma imagem. Não se esqueça disso ao preparar slides para um menu de imagens lado a lado.

• Mantenha a imagem simples. Quando um menu de imagens lado a lado é exibido, você deve esperar por todas as imagens serem desenhadas antes de fazer uma seleção. Se você está mostrando numerosos símbolos complexos, faça das imagens versões simples ao invés de capitulações completas.
• Preencha a caixa. Ao criar um slide de uma imagem, certifique-se de preencher a tela com a imagem antes de iniciar o comando CSLIDE. Se a imagem for muito larga e curta ou comprida e fina, o menu de imagens lado a lado parecerá melhor se você usar o comando PAN para centralizar a imagem na tela antes de criar o slide.

  As imagens são exibidas com uma proporção entre eixos de 3:2 (3 unidades de largura por 2 unidade de altura). Se seu desenho tem uma proporção entre eixos diferente, pode ser difícil produzir slides de imagem que são centralizados no menu de imagens lado a lado. Se você trabalha dentro de uma viewport de layout que tem uma proporção entre eixos de 3:2, você pode posicionar a imagem e assegurar-se de que ela irá parecer a mesma quando é exibida no menu de imagens lado a lado.

• Lembre-se do propósito das imagens.Não utilize as imagens para codificar conceitos abstratos em símbolos. Quadros de imagens são úteis principalmente para selecionar um símbolo gráfico.
