Sobre configuração do AutoCAD Mechanical

A configuração do AutoCAD Mechanical define parâmetros antes do começo do desenho.

Comece criando um desenho com base em um dos modelos fornecidos com o AutoCAD Mechanical. Estes modelos são baseados em normas de desenho internacionais. Se a empresa utiliza uma variação de uma standard de desenho, utilize o modelo correspondente a essa standard, altere as configurações conforme necessário e salve o novo modelo.

A caixa de diálogo Opções controla os parâmetros de configuração, especialmente a guia AM:Normas. Em linhas gerais, as configurações desta caixa de diálogo podem ser classificadas em configurações comuns ao sistema e configurações comuns ao desenho. O programa salva as configurações comuns ao sistema no registro do Windows e aplica-as a todos os desenhos abertos. O programa salva as configurações comuns ao desenho com o modelo criado pelo usuário. Na caixa de diálogo Opções, o ícone indica estas configurações.

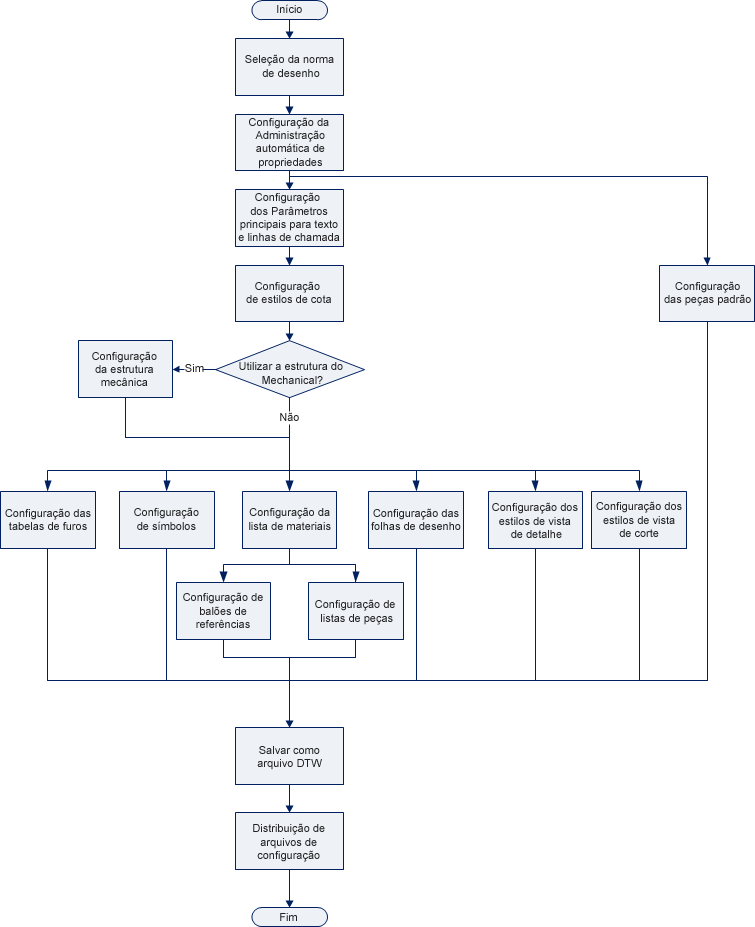

Nesta caixa de diálogo, há muitos parâmetros de configuração que permitem criar múltiplos fluxos de trabalho de configuração. O diagrama a seguir mostra um fluxograma de configuração de alto nível que leva em conta as dependências entre as diferentes operações de configuração e fornece um fluxo de trabalho que é aplicado à maioria das circunstâncias. Clique em uma caixa no fluxograma para exibir informações relacionadas.

Sobre a seleção de uma norma de desenho Perguntas frequentes: O que é a Administração automática de propriedades? Sobre a configuração dos parâmetros principais de texto e de linhas de chamada Sobre a configuração de estilos de cota Sobre a configuração de Bibliotecas de conteúdo de peças padrão Sobre a Configuração da estrutura do Mechanical Sobre a configuração do layout de diagramas de furos Sobre a Configuração dos Símbolos Sobre a configuração da lista de materiais Sobre a configuração de folhas de desenho Sobre os estilos de vistas de detalhe do AutoCAD Mechanical Sobre os estilos de vistas de corte do AutoCAD Mechanical Sobre a configuração de balões de referências com base em normas Sobre a configuração de listas de peças com base em normas Sobre a distribuição de arquivos de configuração

Ao concluir a configuração do sistema, obtém-se um novo arquivo .dwt (um modelo de desenho) e outros arquivos como os arquivos .dwg (desenho), que contêm blocos da legenda personalizados, listas de peças personalizadas, etc. Copie estes arquivos nas pastas correspondentes dos demais equipamentos que estão executando AutoCAD Mechanical. Se prefere-o, também é possível copiar estes arquivos em uma pasta compartilhada e utilizar a guia Arquivos, da caixa de diálogo Opções, para os selecionar.

Os tópicos vinculados ao fluxograma são:

  1. Sobre a seleção de uma norma de desenho
    O AutoCAD Mechanical agrupa todos os parâmetros governados por normas de desenho e os salva em um perfil denominado standard.
  2. Perguntas frequentes: O que é a Administração automática de propriedades?
    A Administração automática de propriedades é o processo em que cada comando do AutoCAD Mechanical verifica um grupo de parâmetros conhecidos como Parâmetros de propriedades de objetos e os aplica durante a execução. Isto permite que cada comando esteja “consciente” do resto dos comandos e reaja de forma inteligente aos objetos da área de desenho. Este processo é melhor descrito por meio de um exemplo.
  3. Sobre a configuração dos parâmetros principais de texto e linhas de chamada
    Como as linhas de texto e de chamada são os objetos mais comuns usados para anotações, o AutoCAD Mechanical fornece um único ponto de configuração (a caixa de diálogo Parâmetros padrão) que permite especificar seus parâmetros. Os parâmetros são chamados de parâmetros principais de texto e linhas de chamada.
  4. Sobre a Configuração dos Símbolos
    Ao selecionar uma norma de desenho, o AutoCAD Mechanical utiliza um conjunto de símbolos que cumprem a norma.
  5. Sobre a configuração de listas de materiais, os balões de referências e as listas de peças
    A lista de materiais é uma tabela que contém informações sobre as peças e montagens de um desenho. O programa utiliza esta informação para gerar listas de peças e balões de referências.
  6. Sobre a Configuração do layout de Diagramas de furos
    O AutoCAD Mechanical permite pré-configurar o formato dos diagramas de furos e salvar a informação com a norma de desenho.
  7. Sobre os estilos de vista de detalhe do AutoCAD Mechanical
    Um estilo de vista de detalhe é uma coleção nomeada de configurações que controlam a aparência dos limites de detalhes, identificadores e legendas das vistas de detalhe.
  8. Sobre configurar os estilos de cota
    Ao selecionar uma standard de desenho para um desenho, é adicionado automaticamente a este um conjunto de estilos de cota que cumpram dita standard.
  9. Sobre a configuração de folhas de desenho
    Ao selecionar uma standard para um desenho, é possível selecionar no comando AMTITLE os formatos da chapa de desenho que correspondem à standard.
  10. About Section View Styles in AutoCAD Mechanical
    A section view style is a named collection of settings that control the appearance of section lines and section view labels created by the AMSECTIONLINE command. They also control the appearance of model documentation section views.
  11. Sobre a configuração de Bibliotecas de conteúdo de Peça padrão
    Ainda que as Bibliotecas de conteúdo de peça padrão que vêm com o AutoCAD Mechanical contém mais de 600.000 peças padrões pré-desenhadas e operações padrões, nem todos são instalados por padrão.
  12. Sobre a Configuração das Estruturas mecânicas
    Para utilizar a estrutura mecânica em um desenho, ative primeiro a estrutura mecânica.
  13. Sobre a distribuição de Arquivos de configuração
    Definições de configuração são armazenadas em vários arquivos. Para distribuir definições de configuração para outros computadores, é necessário copiar todos estes arquivos.
Tópico pai: Sobre o Guia de Configuração
