Decisão
Especifique duas opções de geometria, o aplicativo do qual depende de uma condição especificada. As decisões podem utilizar condições como verdadeiro/falso, sim/não e de corte/preenchimento.
Uma decisão permite especificar uma condição e, a seguir, definir uma ramificação Verdadeira e uma ramificação Falsa no diagrama:
- Se a condição for atendida, a geometria na ramificação Verdadeira é desenhada.
- Se a condição não for atendida , a geometria na ramificação Falsa é desenhada.
Propriedades
Especifique os seguintes parâmetros no painel Propriedades.
| Diversos | |
| Condição | Define a condição. Clique em [...] para abrir o Editor de expressão, onde você pode inserir ou calcular um valor. |
| Legenda falsa | Especifica uma legenda para exibir no diagrama para a ramificação de geometria Falsa. |
| Legenda verdadeira | Especifica uma legenda para exibir no diagrama para a ramificação de geometria Verdadeira. |
Exemplo: Sim/Não
Para ver um exemplo de como este elemento de geometria é usado para refletir um parâmetro de entrada, abra o seguinte arquivo de amostra PKT:
Decision Yes No Example.pkt
Neste exemplo, uma forma é desenhada quando o parâmetro de entrada DrawShape estiver definido como Sim.
Exemplo: Condição de corte ou preenchimento
Para ver um exemplo de como este elemento de geometria é usado para uma condição de corte ou preenchimento, abra o seguinte arquivo de amostra PKT:
Decision Cut or Fill Example.pkt

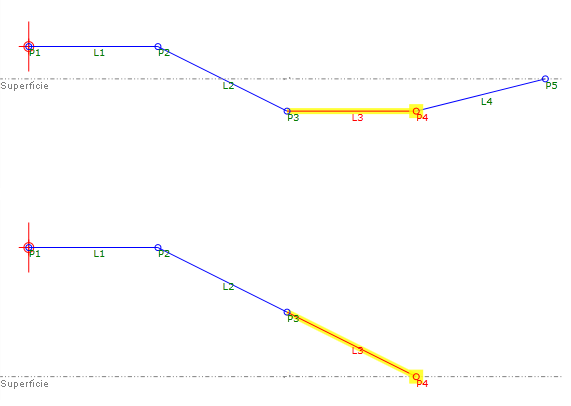

Neste exemplo, um Ponto de auxiliar é utilizado para obter a elevação da superfície alvo. O valor Y de P3 relativo ao valor Y da superfície AP1 superfície a geometria:
- Quando a distância entre P3 e a superfície for menor que 0 (uma condição de corte), um fosso é criado antes de inclinação até a superfície.
- Quando a distância entre P3 e a superfície for maior que 0 (uma condição de preenchimento), ele desenha um vínculo que inclina para a superfície na mesma inclinação como L2.
Exemplo: Faixa de valores
Para ver um exemplo de como utilizar uma série de decisões para acomodar uma faixa de valores, abra o seguinte arquivo de amostra PKT:
Decision Range Example.pkt

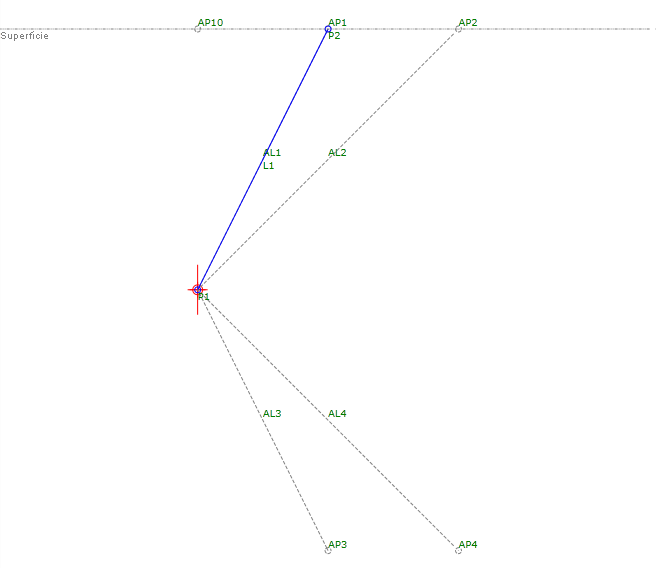

Neste exemplo, um Ponto de auxiliar é utilizado para obter a distância entre P1 e a superfície alvo. Primeiro, a distância determina se P1 está em uma condição de corte ou preenchimento. A seguir, as decisões são utilizadas em ramificações de corte e preenchimento para determinar a altura do preenchimento ou a profundidade do corte. Finalmente, P2 e L1 são desenhados na inclinação que foi especificada para a condição.
