Ponto auxiliar
Defina um ponto de teste não desenhado que pode ser utilizado para criar outros elementos de geometria. Quando você anexa um ponto auxiliar com outro ponto, é possível conectar automaticamente os dois com um vínculo.
Um ponto auxiliar tem as mesmas propriedades e tipos de pontos de geometria como um ponto padrão. Para obter um exemplo de cada tipo de ponto e uma descrição de suas propriedades, consulte os seguintes tópicos:
- Ângulo e Delta X
- Ângulo e Delta Y
- Distância e ângulo
- Delta X e Delta Y
- Delta X na superfície
- Ponto de interpolação
- Inclinação e Delta X
- Inclinação e Delta Y
- Inclinação à superfície
Exemplo
Para ver um exemplo de como este elemento de geometria é usado, abra o seguinte arquivo de amostra PKT:
Auxiliary Point Example.pkt

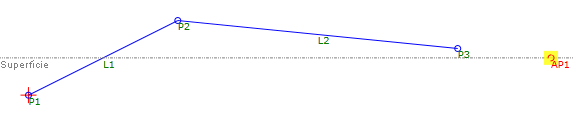

No exemplo a seguir, AP1 é um auxiliar que é desenhado na superfície com uma inclinação de P2. P3 e L2 são desenhados em uma distância interpolada entre P2 e AP1.
