Ponto do marcador auxiliar
Adicione um ponto de marcador de auxiliar em ou perto de uma submontagem.
Nota: Um ponto de marcador auxiliar não aparece na geometria da submontagem final. Para adicionar um ponto de marcador para a geometria da submontagem final, utilize o elemento Obter ponto de marcador.
Propriedades
Especifique os seguintes parâmetros no painel Propriedades.
| Geral | |
| Nome do marcador | Especifica o nome do ponto do marcador. |
| Ponto | |
| Número do ponto | Especifica o número do ponto. É possível alterar o valor gerado automaticamente. |
| Visualizar | |
| Do ponto | Especifica o ponto para o qual a posição do ponto do marcador é relativo. |
| Delta Y | Especifica o deslocamento horizontal em relação ao Do ponto. Clique em [...] para abrir o Editor de expressão, onde você pode inserir ou calcular um valor. |
| Delta Y | Especifica o deslocamento horizontal em relação ao Do ponto. Clique em [...] para abrir o Editor de expressão, onde você pode inserir ou calcular um valor. |
| Diversos | |
| Comentário | Indica as notas sobre o ponto. Os comentários podem ser exibidos no painel Visualizar. |
Exemplo
Para ver um exemplo de como este elemento de geometria é usado, abra o seguinte arquivo de amostra PKT:
Auxiliary Mark Point Example.pkt

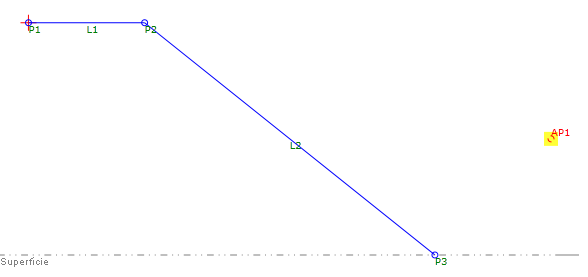

No exemplo, AP1 é o ponto do marcador auxiliar. Os valores Delta X e Delta Y são ambos 0.5 do P3, que inclina do P2 para a superfície alvo. Como a elevação da superfície muda, P4 mantém sua posição relativa a P3.
