Obter o ponto do marcador
Adicione um ponto de marcador na ou perto de uma submontagem.
Nota: O elemento Obter ponto do marcador aparece na geometria da submontagem. Para adicionar um ponto de marcador que não aparece na geometria da submontagem final, use o elemento Ponto de marcador auxiliar.
Propriedades
Especifique os seguintes parâmetros no painel Propriedades.
| Geral | |
| Nome do marcador | Especifica o nome do ponto do marcador. |
| Ponto | |
| Códigos do ponto | Especifica os códigos atribuídos para o ponto. |
| Número do ponto | Especifica o número do ponto. É possível alterar o valor gerado automaticamente. |
| Visualizar | |
| Do ponto | Especifica o ponto para o qual a posição do ponto do marcador é relativo. |
| Delta Y | Especifica o deslocamento horizontal em relação ao Do ponto. Clique em [...] para abrir o Editor de expressão, onde você pode inserir ou calcular um valor. |
| Delta Y | Especifica o deslocamento horizontal em relação ao Do ponto. Clique em [...] para abrir o Editor de expressão, onde você pode inserir ou calcular um valor. |
| Diversos | |
| Comentário | Indica as notas sobre o ponto. Os comentários podem ser exibidos no painel Visualizar. |
Exemplo
Para ver um exemplo de como este elemento de geometria é usado, abra o seguinte arquivo de amostra PKT:
Get Mark Point Example.pkt

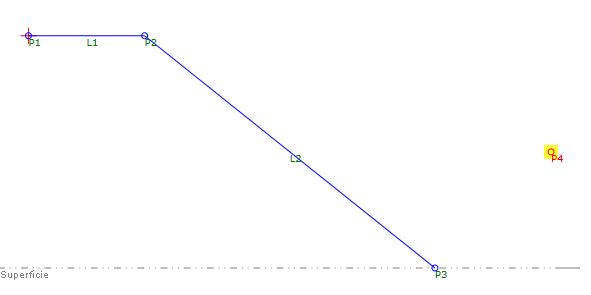

No exemplo, P4 é o ponto do marcador. Os valores Delta X e Delta Y são ambos 0.5 do P3, que inclina do P2 para a superfície alvo. Como a elevação da superfície muda, P4 mantém sua posição relativa a P3.
