Definir o valor da variável
Atribua um valor à uma variável previamente definida .
Propriedades
Especifique os seguintes parâmetros no painel Propriedades.
| Geral | |
| Nome | Especifica uma variável que foi definida no diagrama. |
| Valor da variável | Especifica o valor a ser utilizado para a variável. Clique em [...] para abrir o Editor de expressão, onde você pode inserir ou calcular um valor. |
| Diversos | |
| Comentário | Indica as notas sobre a variável. Os comentários podem ser exibidos no painel Visualizar. |
Exemplo
Para ver um exemplo de como este elemento de geometria é usado, abra o seguinte arquivo de amostra PKT:
Set Variable Value Example.pkt

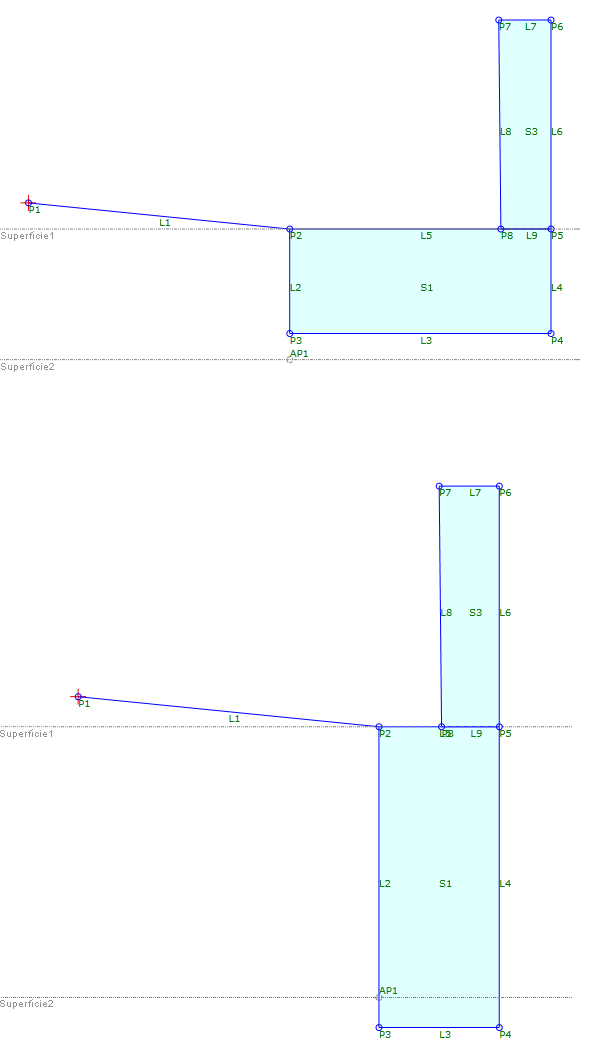

Neste exemplo, variáveis são utilizadas para definir a largura e a altura de um objeto. A largura e a altura do rodapé varia dependendo da distância entre duas superfícies alvo.
- As variáveis para
Altura e Largura são definidas. - A
decisão utiliza uma expressão que determina a distância de P2 para a Superfície 2. - Se a distância for maior ou menor do que 3, os valores da variável de altura e largura são definidos em uma de duas maneiras.
- Os pontos na
sequência de rodapé se aplica aos valores da altura e largura para criar a geometria do rodapé.
Nota: Para testar a condição, no exemplo, altere o valor da visualização da Superfície 2.
