Inspecionar visualmente e verifique os dados para as linhas de declividade hidráulica e de energia para um trecho de tubulação selecionado. Identifique as tubulações sobrecarregadas e os bueiros inundados. Ajuste sua configuração AEP antes sob diferentes condições no nível da tempestade.
- Execute Dimensionar a rede de drenagem caso não o tenha feito após efetuar alterações na rede de drenagem.
Clique em
- Clique em
, Inspecionar o desempenho.

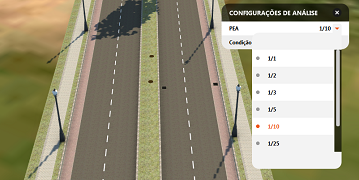

- Opcionalmente, antes de selecionar o primeiro conector de tubulação, ajuste a AEP, como necessário. Configuração padrão = 1/10.
- Siga as instruções da dica de ferramenta na parte inferior da tela.
- Selecione o primeiro conector de tubulação. (A seleção é realçada em amarelo).
Para alterar uma seleção de conectores de tubulação antes do início da análise, clique no conector novamente para cancelar sua seleção e, a seguir, selecione um outro).

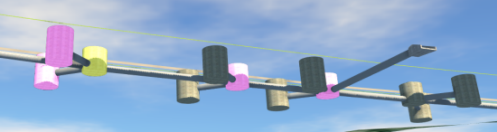

- Selecione um segundo conector entre os conectores elegíveis. (Realçado em roxo).

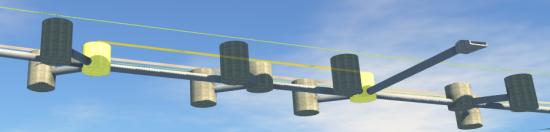

- A tubulação a ser analisada agora está marcada entre os dois conectores em amarelo.
- Clique em Enter para iniciar a análise.
Inspecionar os resultados de desempenho:

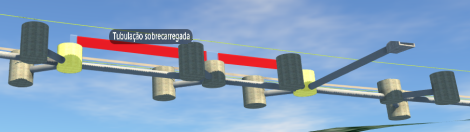

- Legenda embocadura sobrecarregada ou um bueiro inundado.

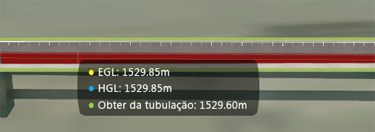

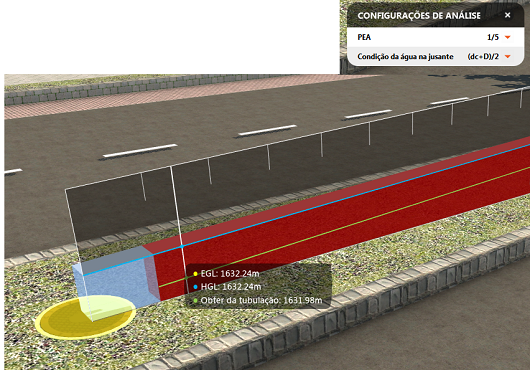

- A análise visual das linhas de declividade de hidráulica e de energia, medida em relação a abertura da tubulação. Para verificar os dados, mova o cursor sobre a barra vertical ao longo da caixa de delimitação hachurada.
Barra azul: a profundidade da água na tubulação (não o fluxo); ou seja, a linha de nivelamento hidráulico.
Linha verde: uma abertura ou a parte interna da tubulação.
Linha amarela: a linha de declividade da energia.
