Sobre as redes de drenagem

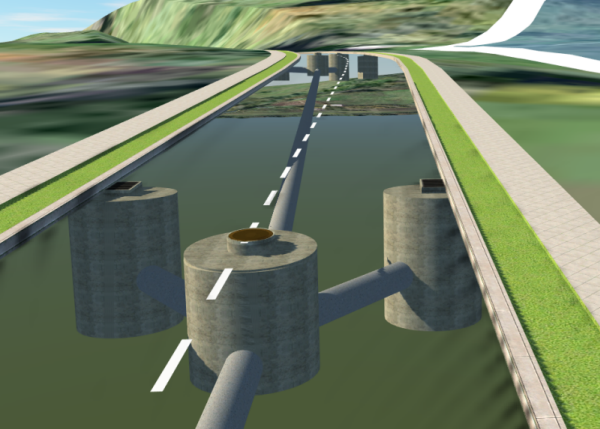

Modele uma rede de drenagem, incluindo os pontos de descarga, usando um projeto conduzido por análise e regras de espaçamento. Crie um desenho de rascunho com base em uma estrada de projeto ou ao construir uma rede com estruturas fora de uma estrada. Efetue o ajuste fino e redimensione as estruturas da rede. Gerencie o conteúdo de águas pluviais dados e analise as embocaduras e inspecione o desempenho hidráulico dos trechos da tubulação selecionada. Gere uma tabela que exibe as quantidades de materiais necessários.

Duas maneiras para construir uma rede de drenagem:

• Utilize Adicionar rede de drenagem, o menu de contexto da estrada de projeto, adicione um layout de drenagem inicial e de rascunho para o projeto ou componente de estrada selecionado. Ajuste as estruturas e materiais de drenagem, incluindo os pontos de descarga, como necessário.
  Nota: As embocaduras são somente colocadas se a estrada selecionada usa um estilo de estrada com uma Pista de meio-fio.

Ou:

• Utilize , Rede de drenagem, para criar uma rede de qualquer lugar, fora de uma estrada. Adicione tubulações, embocaduras, bueiros ou pontos de descarga, uma ou algumas poucas de cada vez. Você pode conectar essas estruturas com uma rede com base em uma estrada de projeto.

Você escolhe as estruturas do componente da peça em um catálogo de peças, que podem ser compartilhadas com o Autodesk AutoCAD Civil 3D. O Drainage Design fornece um catálogo padrão. Usando o Project Kameleon (Pré-lançamento), você poderá criar um catálogo de componente de peça personalizado.

Quando você estiver satisfeito com o layout, incluindo a localização dos pontos de descarga, execute Dimensionar a rede de drenagem. Essa ferramenta analisa novamente a rede e ajusta os diâmetros e inclinações da tubulação e o tamanho das estruturas subterrâneas afetadas por suas alterações. Essa ferramenta é especialmente útil caso você mova um ponto de descarga.

Nota: Dimensionar a rede de drenagem também vem em duas versões:

• redimensiona as estruturas conectadas com uma única rede, incluindo uma rede fora de um projeto de estrada. Utilize Realçar a rede de drenagem para ver as extensões de uma rede.
• A versão da estrada do projeto (ou componente), localizado no menu de contexto de estrada de projeto selecionado, redimensiona as estruturas conectadas para todas as redes ao longo da estrada.

Projeto e dimensionamento de estruturas conduzidos por análise

O Drainage Design usa regras e cálculos padrão da indústria para fornecer projeto conduzido por análise. Estes dados e normas incluem os dados de fluxo da bacia hidrográfica, Cálculos de escoamento racional, coeficientes de Inclinações da estrada/Manning, e coeficientes de Intensidade-Duração-Frequência (IDF) de águas pluviais. Você pode variar a configuração de AEP (padrão = 1/10) para examinar os trechos de tubulação em diferentes condições de nível da tempestade. Você poderá alterar as decisões do Drainage Design para adequar as necessidades de seu modelo. Você verá esses dados na tela ou em um cartão de recurso de drenagem da estrutura.

Gerenciar os dados de conteúdo de águas pluviais

Utilizando Conteúdo de águas pluviais, você pode atribuir dados de águas pluviais específicos do modelo para um projeto de drenagem mais preciso. Ele fornece três modelos de conteúdo de amostra predefinidos, que você pode personalizar: BDE, Tabular e ANZ.Polynomial (usado na Austrália e Nova Zelândia).

Quantidades de materiais necessários

Para um projeto de estrada selecionado com uma rede de drenagem de pavimento, use a ferramenta Quantidades para gerar uma lista que mostra as quantidades de bueiros, embocaduras, tubulações e pontos de descarga.
