Para visualizar os recursos de drenagem abaixo da superfície da rodovia

Os recursos de drenagem do pavimento estão principalmente sob a superfície da rodovia. Para exibi-los, você pode navegar abaixo da superfície da rodovia ou tornar a superfície de rodovia transparente.

Nota: Você também pode ajustar a opacidade da superfície do modelo.

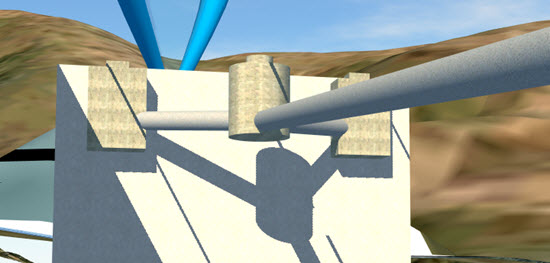

Para navegar para baixo da superfície da rodovia

1. Abra as Opções do aplicativo e cancele a seleção Bloquear navegação com o mouse acima do chão, sob a guia Navegação.

   Consulte Para definir opções de navegação.

2. Aproxime o zoom para que a vista esteja abaixo da estrada desejada.

   Para obter mais informações, consulte Para navegar no modelo.

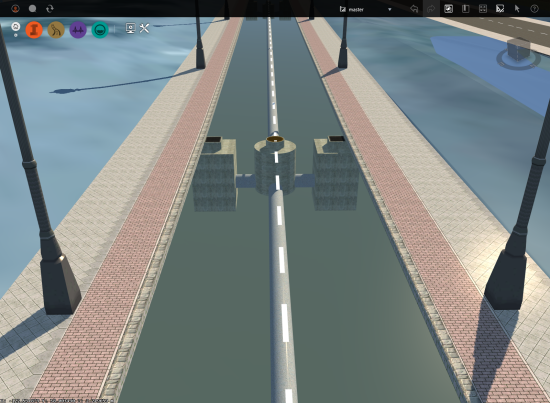

Para tornar a superfície da rodovia transparente

1. Clique em para abrir a paleta Estilos.
2. Selecione a guia Grupo de materiais, e clique duas vezes no estilo do grupo de materiais desejado para editá-lo.
   Nota: Um Grupo de materiais é a coleção de materias e as categorias associadas que mapeiam um material para as diferentes partes de um estilo de estrada. Você pode definir cada componente do grupo de materiais separadamente.

   Se você não sabe qual Grupo de materiais que deseja editar:

   1. Selecione o projeto de estrada desejado e clique em na barra de utilitários para entrar no modo de edição.
   2. Alterne o cartão de recursos do Modo de edição para Estilo. O nome do estilo da estrada será exibido no cartão de recursos. Observe o nome e a localização do estilo. No exemplo abaixo, o estilo de estrada é Calçadas com lâmpadas, localizado dentro do catálogo Estilos de rua.

   3. Abra a paleta Estilos e selecione a guia Estrada.
   4. Clique duas vezes no estilo de estrada desejado na paleta Estilo para editá-lo.

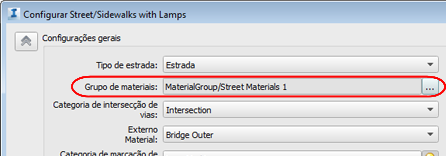

   5. O nome e localização do Grupo de materiais estão listados na caixa de diálogo Configurar estilo de estrada. Feche a caixa de diálogo Configurar estilo de estrada após você anotar o nome e a localização do grupo de materiais.

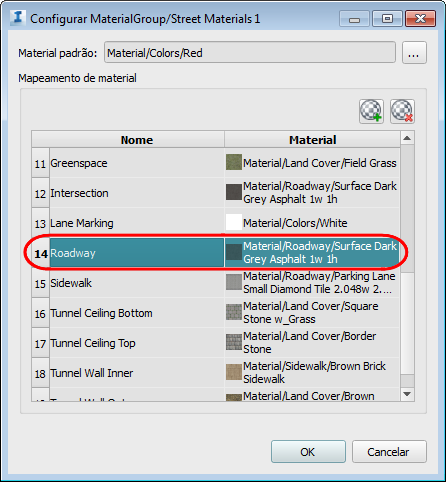

3. Clique duas vezes no campo Material para a rodovia na caixa de diálogo Configurar grupo de materiais.

4. Clique duas vezes em <principal> na caixa de diálogo Selecionar estilo de material/Cor e clique duas vezes na pasta Cores.
5. Selecione Transparente e clique em OK.
6. Clique em OK na caixa de diálogo Configurar de grupo de materiais.
7. Clique em ou pressione F5 para gerar novamente o modelo.
