Utilize os manipuladores verticais para editar a geometria vertical do projeto de estradas. Para utilizar os manipuladores verticais, é preciso pontuar o modelo e visualizar o projeto de estrada em um ângulo.
Para utilizar os manipuladores horizontais, é necessário exibir a estrada na vista da planta.

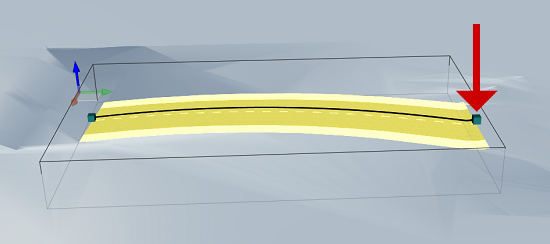

- O ponto final ajusta a elevação do ponto inicial ou final de uma estrada.

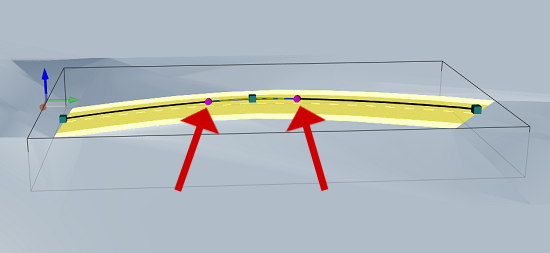

- O ponto de tangência altera o ponto inicial ou final de uma curva vertical. Este manipulador também afeta o comprimento da curva.

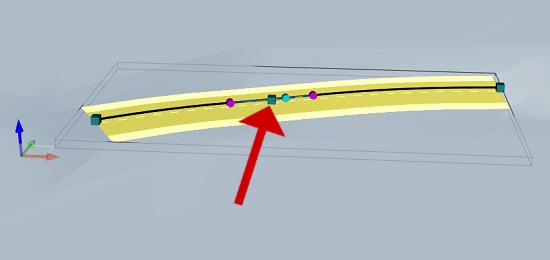

- O ponto de intersecção vertical (PVI) no modelo altera a estação ou elevação de um PVI. Quando o manipulador for selecionado, as guias indicarão a faixa de movimento. Este manipulador do PVI pode ser movido ao longo de um único eixo de cada vez.

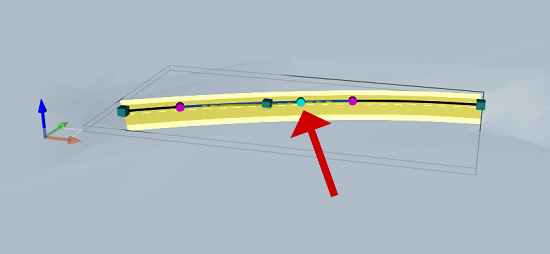

- O Ponto alto/Ponto baixo da curva indica o ponto mais alto de uma aresta curva ou o ponto mais baixo da curva catenária. Este glifo é somente para referência e não pode ser movido como outros manipuladores.
- Manter o nivelamento tangente: move um PVI, mantendo um nivelamento de tangente ao ajustar o nivelamento de tangente adjacente. O raio da curva é mantido.
- O ponto de interseção vertical (PVI) na Visualização do perfil move um PVI em qualquer direção. Este manipulador do PVI pode modificar a estação e a elevação simultaneamente. Na visualização do perfil, é possível selecionar diversos PVIs utilizando as teclas Ctrl ou Shift e, a seguir, mover múltiplos PVIs ao mesmo tempo.
