É possível usar os comandos de Recortar e Quebrar do AutoCAD para dividir polígonos. No entanto, o comando Dividir tem muitas vantagens sobre estes métodos. Uma divisão sempre resulta em um recurso válido e tem lógica especial para lidar com atributos automaticamente.
Com Dividir, é possível definir regras para a atribuição de propriedades ao dividir e mesclar recursos geoespaciais. É possível utilizar expressões para estas regras.
Por exemplo, se estiver dividindo um lote, é possível basear a valor de campo dos lotes resultantes em um cálculo que definido. Também é possível usar cálculos automáticos. Por exemplo, é possível atribuir o valor médio de todos os recursos mescladas para o recurso resultante. É possível dividir o valor de um recurso por igual entre todos os seus recursos de divisão.
Este exercício usa o mapa criado e modificado no Exercício 1: Definir regras de divisão/mescla.
Para criar regras de divisão/mescla
- A Tabela de dados deve estar aberta desde o último exercício. Se não estiver, no Painel de tarefas, mude para o Gerenciador de exibição. Selecione a camada de lotes e clique em Tabela.
- Na Tabela de dados, clique em Opções (na parte inferior da janela) e selecione Definir as regras de divisão e mescla.

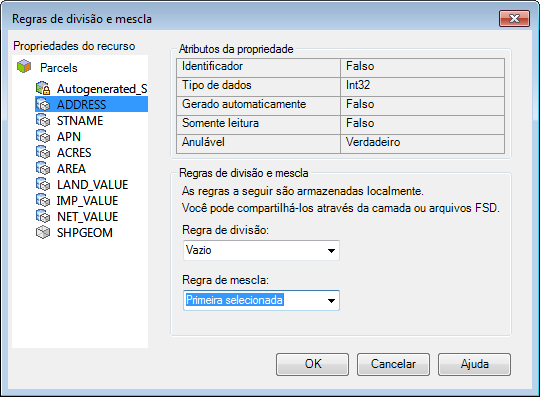

Defina as regras para atribuir propriedades após uma operação de divisão mescla.
Cada propriedade do recurso Lotes é listada em Propriedades de recurso à esquerda. Duas propriedades (Geometria e FeatID) são geradas pelo armazenamento de dados, de modo que não é possível definir regras para elas. Se selecioná-las, é possível ver as regras que o armazenamento de dados utiliza para criá-las.
- Na caixa de diálogo Regras de divisão e mescla, clique na propriedade ENDEREÇO.
- Para Regra de divisão, especifique Vazio.
Se dividir este lote, é necessário especificar o número do endereço para cada novo lote que for criado.
- Para Regra de mescla, selecione Primeiro selecionado.
Se mesclar vários lotes em um, o novo lote utiliza o número de endereço do primeiro lote selecionado para mesclar.
- Especifique regras para outras propriedades, usando a tabela a seguir como guia.
Propriedade Regra de divisão Regra de mescla ACRES Proporcional com base em Area2D (Geometria) Soma APN Copiar Primeira selecionada ÁREA Proporcional com base em Area2D (Geometria) Soma IMP_VALUE Proporcional com base em Area2D (Geometria) Soma LAND_VALUE Proporcional com base em Area2D (Geometria) Soma NET_VALUE Proporcional com base em Area2D (Geometria) Soma PRIMARY_INDEX Vazio Primeira selecionada STNAME Copiar Primeira selecionada Para obter uma descrição completa das opções de regras de divisão/mescla, consulte Usando expressões em regras de divisão/mescla.
- Clique em OK.
Para prosseguir neste tutorial, vá ao Exercício 2: Localizar o lote para dividir.
