Exportar eixos

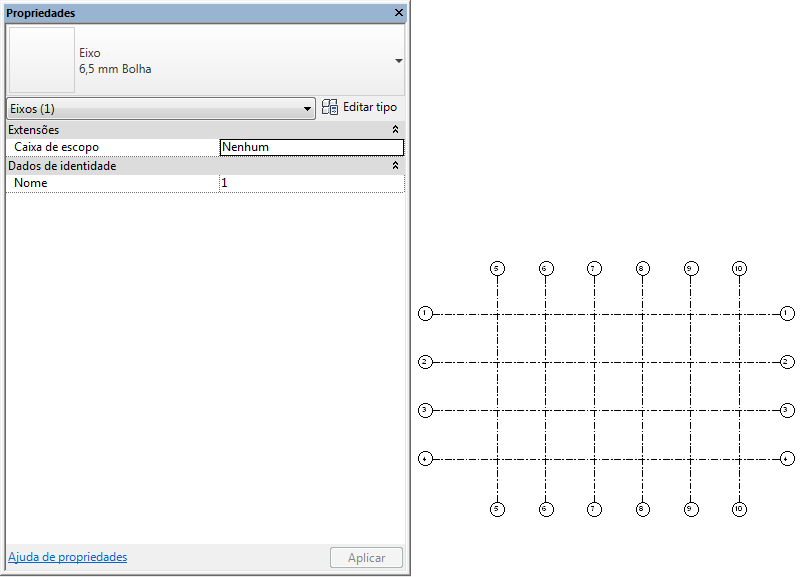

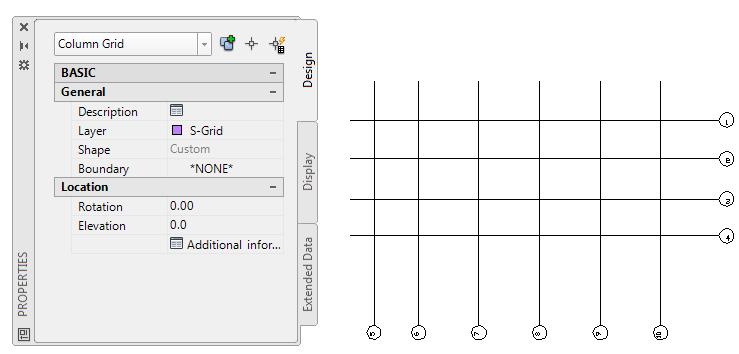

Os eixos do Revit podem ser exportados para o AutoCAD Architecture

O eixo do AutoCAD Architecture é criado no plano do menor nível do modelo do Revit, que não é mais baixo que a parte inferior do contorno do modelo da vista. Os blocos de múltiplas vistas para bolhas do eixo são ancoradas nas extremidades das linhas de eixo e serão criadas no mesmo plano.

O texto do atributo em cada bolha do eixo é definido pelo nome do eixo do Revit. A forma da bolha do eixo é gerada a partir do símbolo de cabeçalho do eixo do Revit. A escala da bolha do eixo gerada e o texto no AutoCAD Architecture é a escala da vista 3D atual do Revit.

Os componentes do eixo do Revit são convertidos em componentes do eixo do AutoCAD Architecture, como segue:

Componente do Revit	Componente do AutoCAD Architecture
linhas de eixo	objeto de eixo personalizado
bolhas de eixo	blocos de múltiplas vistas ancorados no eixo personalizado
texto da bolha do eixo	valor de atributo em blocos de múltiplas vistas Nota: O valor do atributo é editável no AutoCAD Architecture.

Importante: Se esta é a primeira vez que você está tentando exportar para o AutoCAD Architecture, será preciso fazer o seguinte:

Na seção Exportar do arquivo Revit.ini adicione a chave ExportACAObjects e defina seu valor como 1.

Para exportar um eixo do Revit para o AutoCAD Architecture

1. Crie um eixo no Revit.

2. Clique em ExportarFormatos CAD (Arquivos DWG).
3. Na caixa de diálogo Exportar DWG, em Selecionar exportar configuração, clique em (Modificar configuração de exportação).
4. Na caixa de diálogo Modificar configuração de exportação DWG/DWF, clique na guia Sólidos.
5. Selecione Exportar como opção de objetos AutoCAD® Architecture e objetos AutoCAD® MEP de objetos, selecione o tipo de objetos desejado na lista suspensa Preferências, e clique em OK.
6. Na caixa de diálogo Exportar DWG, para Exportar, selecione <Conjunto de vistas/folhas na sessão>.
7. Selecione a vista 3D a ser exportada. Consulte Conjuntos de vistas/folhas para exportação.
8. Clique em Avançar.
9. Na caixa de diálogo Exortar formatos de CAD, para Arquivos do tipo, verifique se Arquivos DWG do AutoCAD (*.dwg) está selecionado.
10. Clique em OK.

    A vista selecionada é exportada como um arquivo DWG.

11. Para abrir a malha exportada no AutoCAD Architecture, faça o seguinte:
    • Abra o AutoCAD Architecture.
    • Clique em Abrirdesenho e abra o arquivo DWG exportado.


    Se necessário, você pode modificar o eixo no AutoCAD Architecture. Para obter mais informações, consulte "Eixos" e "Blocos de múltipas vistas" na Ajuda do AutoCAD Architecture.
