Создание сетки колонн

Данная процедура служит для добавления сетки колонн с помощью инструмента сетки колонн. Сетки колонн могут быть прямоугольными или радиальными.

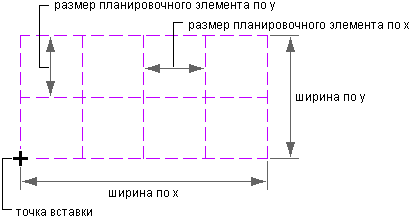

Прямоугольная сетка

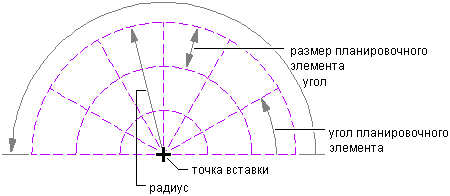

Радиальная сетка

1. Откройте палитру инструментов, которую требуется использовать, и выберите инструмент структурной сетки колонн.

   Возможные альтернативные действия: щелкните вкладку "Главная"панель "Создание"раскрывающийся список "Сетка колонн""Сетка колонн".

2. В панели свойств разверните категории "Основные" "Общие".
3. Выберите форму - прямоугольную или радиальную.
4. Разверните "Размеры".
5. Если выбрана прямоугольная форма сетки, определите следующие настройки.

   Если требуется...	то...
   определить ширину сетки,	разверните "Размеры" и введите значение для ширины X.
   определить глубину сетки,	разверните "Размеры" и введите значение для глубины Y.
   расположить сетку с равномерно расположенными линиями вдоль направления Х,	продлите ось Х, выберите для "Типа разметки" позицию "Равномерное распределение" и введите значение для "Количества шагов сетки".
   расположить сетку с фиксированным размером шагов вдоль направления Х,	продлите ось Х, выберите для "Типа разметки" позицию "Повтор" и введите значение для "Количества шагов сетки".
   определить величину смещения от начальной точки вдоль направления Х сетки,	продлите ось Х и введите значение для "Смещения от начала". Величина смещения может быть использована для уменьшения действующего размера сетки.
   задать величину смещения от конечной точки вдоль направления Х сетки,	продлите ось Х и введите значение для "Смещения от конца". Величина смещения может быть использована для уменьшения действующего размера сетки.
   расположить равномерно распределенную сетку вдоль направления Y,	продлите ось Y, выберите для "Типа разметки" позицию "Равномерное распределение" и введите значение для "Количества шагов сетки".
   расположить сетку с фиксированным размером шагов вдоль направления Y,	продлите ось Y выберите для "Типа разметки" позицию "Повтор" и введите величину для размера шага сетки.
   задать величину смещения от начальной точки вдоль оси Y сетки,	продлите ось Y и введите значение для "Смещения от начала". Величина смещения может быть использована для уменьшения действующего размера сетки.
   определить величину смещения от конечной точки вдоль направления Y сетки,	продлите ось Y и введите значение для "Смещения от конца". Величина смещения может быть использована для уменьшения действующего размера сетки.

6. Если выбрана радиальная форма сетки, определите следующие настройки.

   Если требуется...	то...
   определить ширину сетки,	разверните "Размеры" и введите значение для ширины X.
   определить угол сетки,	разверните "Размеры" и введите значение для угла А.
   расположить сетку с равномерно размещенными линиями вдоль направления Х,	продлите ось Х, выберите для "Типа разметки" позицию "Равномерное распределение" и введите значение для "Количества шагов сетки".
   расположить сетку с фиксированным размером шагов вдоль направления Х,	продлите ось Х, выберите для "Типа разметки" позицию "Повтор" и введите величину шагов сетки.
   определить внутренний радиус сетки,	продлите ось Х и введите значение для "Внутреннего радиуса".
   задать величину смещения от конечной точки вдоль направления Х сетки,	продлите ось Х и введите значение для "Смещения от конца". Величина смещения может быть использована для уменьшения действующего размера сетки.
   расположить равномерно распределенную сетку вдоль направления Y,	продлите ось Y, выберите для "Типа разметки" позицию "Равномерное распределение" и введите значение для "Количества шагов сетки".
   расположить сетку с фиксированным углом для шагов сетки по направлению Y,	продлите ось Y, выберите для "Типа разметки" позицию "Повтор" и введите величину для "Угла шага сетки".
   определить угол смещения от начального угла вдоль направления Х кривой сетки,	продлите ось Y и введите значение для "Смещения от начального угла". Угол смещения может быть использован для уменьшения размера сетки.
   определить угол смещения от конечного угла вдоль направления Y кривой сетки,	продлите ось Y и введите значение для "Смещения от конечного угла". Величина смещения может быть использована для уменьшения размера сетки.

7. Для добавления колонн при вставке их в пересечения сетки разверните "Колонны" и определите стиль структурного элемента.

   Если выбрано добавление колонн, можно определить их размеры:

   • Смещение от начала
   • Смещение от конца
   • Логическая длина
   • Выравнивание
   • Выравнивание с использованием общей протяженности
   Совет: После определения требуемых настроек можно скрыть палитру свойств, чтобы обеспечить большее пространство для области рисования.
8. В области рисования определите точку пересечения сетки колонн.
9. Задайте угол поворота сетки и нажмите клавишу ВВОД.
10. Продолжайте добавлять сетки колонн, а затем нажмите клавишу ВВОД.
