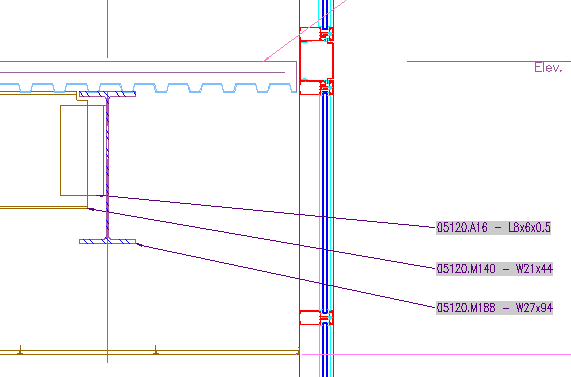

Запись ключевых заметок - это хорошо зарекомендовавший себя способ аннотирования чертежей различных типов, входящих в комплект конструкторской документации, с целью идентификации строительных материалов или предоставления специальных инструкций либо пояснений. AutoCAD Architecture позволяет гибко вставлять с помощью инструментов ключевые заметки, которые привязаны к базе данных ключевых заметок и при этом могут быть модифицированы как все вместе, так и по отдельности. Этот способ поддерживает как справочные ключевые заметки (где ключевая заметка соответствует области в сопроводительной классификации и может отображаться на других чертежах) и ключевые заметки листов (где ключевые заметки последовательно нумеруются для каждого чертежа). AutoCAD Architecture включает предварительно заданные ключевые заметки для стандартных компонентов деталей с конкретными размерами и архитектурных объектов, собранных из нескольких компонентов (например, 8-дюймовой стены из ж/б блоков). В тех случаях, когда ключевые заметки заранее не заданы, можно конфигурировать инструмент вставки ключевых заметок, содержащий поле ключевых заметок.
Ключевые заметки с полями
В AutoCAD Architecture предусмотрены следующие поля ключевых заметок:
- только ссылочный ключ,
- только ссылочная заметка,
- ссылочный ключ и заметка,
- только ключ листа,
- только заметка листа,
- ключ и заметка листа.
Можно также вставлять поля ключевых заметок как заместители, которые заполняются при подключении к строительному объекту.
