Данная процедура используется для добавления к чертежу блока обозначения с выноской, указывающей на любую точку, выбранную пользователем в области рисования.
Прим.: Приводимые здесь инструкции соответствуют одной из конфигураций инструментов аннотаций, поставляемых с программным обеспечением. В зависимости от конкретной конфигурации системы, один и тот же инструмент может входить или не входить в пользовательскую палитру инструментов аннотаций. Однако к любой конфигурации инструментов аннотаций, в которой "Типом элемента" является "Блок", типом "Выноски" является "Прямолинейная" применима одна и та же базовая процедура, а в свойствах "Символ" и "Местоположение символа" указывается символ-блок, который может быть использован инструментом. Свойства выноски можно изменять через таблицу "Свойства инструментов" инструмента аннотаций. В любых незаданных свойствах действуют настройки выноски, принятые в текущем чертеже, которые могут быть изменены через диалоговое окно "Параметры выноски".
- В палитре инструментов аннотаций выберите "Квадрат (прямолинейная выноска)".
Выберите
.
. - Укажите начальную точку выноски (т.е., точку, где отображается стрелка выноски)
- Укажите одну или несколько дополнительных точек, нужных для создания требуемой формы выноски, а затем нажмите клавишу Enter.
Символ и значение его атрибута, присваиваемое по умолчанию, вставляются у конца выноски, и открывается диалоговое окно "Редактирование атрибутов". (Если установлен предел количества точек выноски, окно появляется сразу же после указания последней точки в рамках этих пределов).
- В диалоговом окне "Редактирование атрибутов" отредактируйте текст идентифицирующего атрибута и нажмите "OK".
Отредактированный текст атрибута отображается внутри символа.

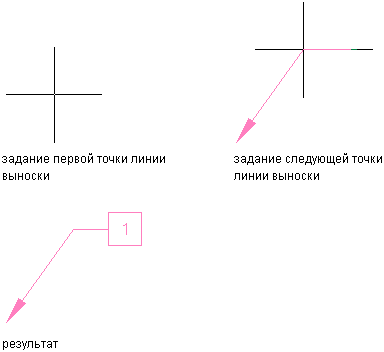

Рисование блока аннотации с выноской
