Задание каркаса оконной/дверной сборки с помощью профиля

Эта процедура используется для создания определения элемента каркаса из профиля. Если ломаную кромку каркаса использовать не желательно, для задания изогнутых, зазубренных или других специфических форм кромок можно использовать профиль.

Для создания каркаса из профиля также можно использовать функцию контекстного редактирования.

Для профилей рекомендуется использовать соглашение об наименованиях, указывающее на место в сетке или назначение профиля в пределах оконной/дверной сборки. Например, название "У3-Э1-Металлический каркас" указывает на металлический каркас в сетке третьего уровня на первом этаже.

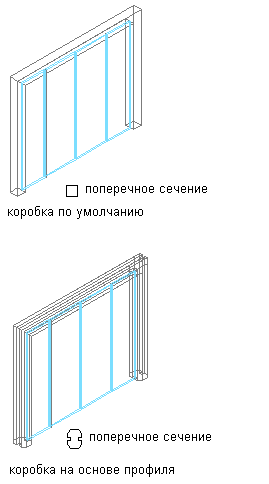

Задания каркасов по умолчанию оконной/дверной сборки на основе профилей

Прим.: Точка вставки профиля выравнивается по центру тяжести каркаса.
  1. Создание профиля для каркаса.
  2. Выберите вкладку "Управление"панель "Стиль и отображение"Диспетчер стилей.
  3. Разверните "Архитектура""Стили оконных/дверных сборок".
    Прим.: Или же можно выбрать на чертеже дверную/оконную сборку, щелкнуть на вкладке "Дверная/оконная сборка" панели "Общие" раскрывающийся список "Редактирование стиля" "Стили дверных/оконных сборок".
  4. Выберите дверную/оконную сборку.
  5. Перейдите на вкладку "Правила проектирования".
  6. В левой части окна в опции "Определения элементов" выберите "Каркасы".
  7. Выберите определение каркаса или щелкните , чтобы создать новое определение.
  8. Введите имя для каркаса.
  9. Задайте ширину и глубину для кромки каркаса.

    Эти размеры используются при расчете центральной точки кромки для привязки профиля, а также при задании границы для соседнего заполнения.

  10. Выберите "Использовать профиль".
    Прим.: Параметры профиля доступны только в том случае, если требуемые профили имеются в текущем чертеже.
  11. Выберите в списке профиль.

    По умолчанию ширина и глубина вставляемого профиля соответствует ширине и глубине профиля, заданных при его создании.

  12. Чтобы настроить размер профиля в соответствии с шириной и глубиной кромки каркаса, следует выбрать "Автоподстройка ширины или глубины профиля".
  13. Чтобы отобразить профиль зеркально относительно оси Х или Y, в опции "Зеркало" следует выбрать "Х" или "Y".
  14. Чтобы повернуть профиль, задайте угол поворота.
  15. Задайте смещения.
  16. Нажмите кнопку ОК.

Создав определения каркаса, его можно назначить любому каркасу в оконной/дверной сборке.
