Создание панельного заполнения для витража

Данная процедура предназначена для того, чтобы создать простое панельное заполнение, моделирующее в витражу основные облицовочные материалы, включая каменные, бетонные и металлические панели или остекление.

Поскольку витражи могут содержать несколько стилей объектов, полезно следовать правилу назначения имен панельных заполнений, при котором имя указывает на местоположение заполнения и его назначение внутри витража. Например, "Каменная панель L3-FL1" может служить идентификатором каменной панели в сетке третьего уровня на первом этаже.

  1. Выберите вкладку "Управление"панель "Стиль и отображение"Диспетчер стилей.
  2. Разверните "Архитектура" и "Стили витража".
  3. Выберите стиль витража.
  4. Раскройте вкладку "Правила проектирования".
  5. В левой секции под опцией "Определения элементов" выберите "Заполнения".
  6. Нажмите "Новое заполнение".
  7. Введите описательное имя заполнения.
  8. Выберите в качестве типа заполнения "Простую панель".
  9. Укажите для заполнения привязку.
  10. Задайте смещение для заполнения.
  11. Укажите толщину панели.

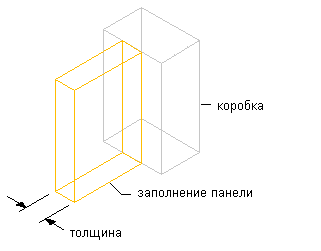

    Задание толщины панели заполнения

  12. Нажмите "ОК".
  13. После того, как определение заполнения создано, его можно присвоить любой ячейке витража.
