Можно создать пользовательскую сетку колонн на основе линий, которые расположены не под прямым углом. Например, при наличии чертежа с неправильными формами можно создать пользовательскую сетку колонн на основе линий. Поскольку полученная в результате сетка будет иметь настраиваемую форму, то после создания можно будет изменить только ее общие свойства и свойства положения. Невозможно изменить количество линий сетки и интервал между ними, автоматическая маркировка также не поддерживается.

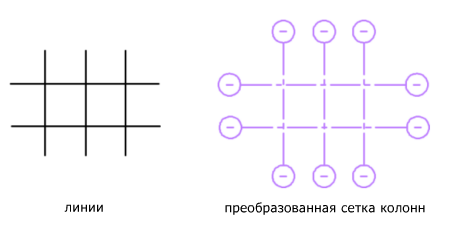

Создание настраиваемой сетки из линий
- Создайте линии, которые требуется преобразовать в сетку колонн.
- Откройте палитру инструментов, содержащую инструмент сетки колонн, который требуется использовать. Совет: Для отображения нужного инструмента можно воспользоваться прокруткой. После выбора можно переместить или скрыть палитру свойств, чтобы обеспечить большее пространство для области рисования.
- Щелкните правой кнопкой на инструменте структурной сетки колонн и выберите "Применить свойства инструмента к", "Линии".
- Выберите преобразуемые линии и нажмите клавишу Enter.
- После предложения удалить исходные линии нажмите клавишу Enter для сохранения линий или д (Да) для их удаления.
- При необходимости отредактируйте сетку колонн в панели свойств.
