Определение смещений для импостов витража

Данная процедура предназначена для того, чтобы определить импосты, которые смещаются от начальной или конечной точки витража с целью удлинить или укоротить кромку или сместить кромку в направлении X или Y. Например, может понадобиться смоделировать торцевое остекление путем смещения импостов таким образом, чтобы они находились позади заполнений в виде стеклянных панелей.

Смещение Описание
X Для вертикальных импостов положительное смещение по оси X означает перемещение импостов к концу витража, а отрицательное смещение по оси X означает перемещение импостов к начальной точке витража. Для горизонтальных импостов положительное смещение по оси Y означает перемещение импостов к вершине навесной стены, а отрицательное смещение по оси Y означает перемещение импостов к подошве навесной стены.
Y В виде "План" при положительном смещении по оси Y импосты смещаются выше базовой линии, при отрицательном смещении - ниже базовой линии.
Начало При отрицательном смещении от начала импосты удлиняются за начальную точку, при положительном - сокращаются.
Конец Отрицательное "Смещение от конца" вызывает удлинение импостов за пределы конечной точки, а положительное "Смещение от конца" означает укорачивание импостов.

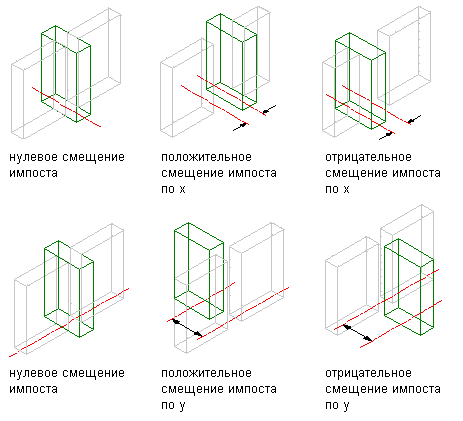

Задание смещений импоста в направлениях X и Y

Совет: Чтобы быстро идентифицировать начало и конец витража, выберите витраж. Ручка "Смена направления" отображается вблизи центра витража и указывает на конец витража.
  1. Выберите вкладку "Управление"панель "Стиль и отображение"Диспетчер стилей .
  2. Разверните "Архитектурные объекты" и "Стили витража".
  3. Выберите стиль витража.
  4. Раскройте вкладку "Правила проектирования".
  5. В левой части окна в опции "Определение элементов" выберите "Импосты".
  6. Выберите определение импоста из списка.
  7. Задайте смещения для Х, Y, начала и конца.
  8. Нажмите "ОК".
