Сообщение отчета

Report Message (Сообщение отчета)

Формирование сообщения об ошибке в средстве просмотра событий AutoCAD Civil 3D в указанных условиях.

Свойства

Задайте следующие параметры на панели Properties (Свойства).

General (Общие)
Message (Сообщение)	Сообщение об ошибке, которое отображается в столбце "Description" (Описание) средства просмотра событий AutoCAD Civil 3D.
Error Level (Уровень ошибки)	Здесь указывается тип ошибки: Informational (Информационный) Warning (Предупреждение) Error (Ошибка)
Miscellaneous (Разное)
Comment (Примечание)	Примечания к сообщению. Комментарии можно просматривать на панели Preview (Предварительный просмотр).

Пример использования этого элемента геометрии можно просмотреть в следующем образце файла PKT:

Report Message Example.pkt

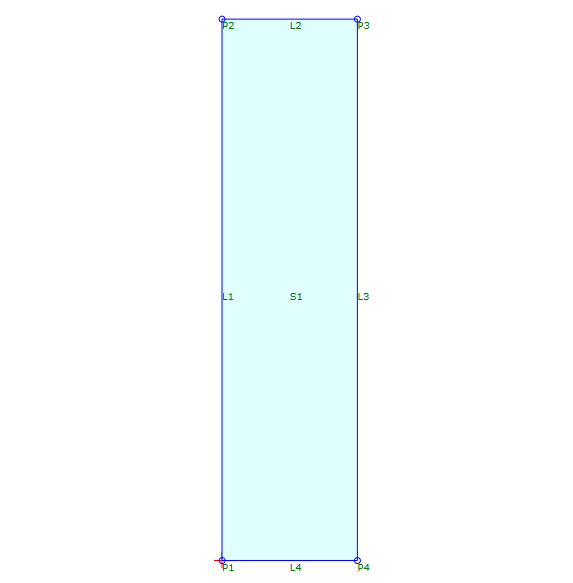

В данном примере возможно построение формы пользовательской высоты.

Высота формы определяется пользователем с помощью входного параметра "Height" (Высота).
Значок "Decision" (Решение) позволяет определить, является ли высота равной или меньшей 10.
Если высота равна или меньше 10, геометрия создается в соответствии со значением "User-Specified Height" (Пользовательская высота).
Если значение высоты больше 10, то при нажатии значка "Report Message" (Сообщение отчета) в средство просмотра событий AutoCAD Civil 3D отправляется сообщение, а форма строится в соответствии со значением "Default Height" (Высота по умолчанию).
