Curve (Кривая)
Вставка кривой между двумя точками.
Свойства
Задайте следующие параметры на панели Properties (Свойства).
| Link (Звено) | |
| Link Number (Номер звена) | Указывается номер звена. Здесь можно изменить автоматически сгенерированное значение номера звена. |
| Link Codes (Коды звена) | Коды, присваиваемые звену. |
| Geometry Type (Тип геометрии) | |
| Creation Type (Тип создания) | Тип кривой для построения:
|
| Arc Tessellation (Мозаичное представление дуги) | Количество отрезков прямых, используемых для представления кривой. Прим.: Это значение должно находиться в диапазоне от 2 до 100.
Нажмите кнопку [...] для открытия Expression Editor (Редактора выражений), где можно ввести или рассчитать значение. |
| Geometry Properties (Свойства геометрии) | |
| Start Point (Начальная точка) | Начальная точка кривой. |
| Center Point (Arc: General) (Центральная точка – Дуга: общая) | Центральная точка общей дуги. |
| Arc Point (Arc: 3 Points) (Точка дуги – Дуга: 3 точки) | Точка, через которую проходит дуга, построенная по трем точкам. |
| End Point (Конечная точка) | Конечная точка кривой. |
| Mid-Ordinate (Parabola: General) (Высота сегмента – Парабола: общая) | Расстояние между самой низкой точкой параболы и ее вершиной. Нажмите кнопку [...] для открытия Expression Editor (Редактора выражений), где можно ввести или рассчитать значение. |
| Miscellaneous (Разное) | |
| Comment (Примечание) | Комментарии к кривой. Комментарии можно просматривать на панели Preview (Предварительный просмотр). |
Примеры
Примеры использования этого элемента геометрии можно просмотреть в следующем образце файла PKT:
Curve Example.pkt

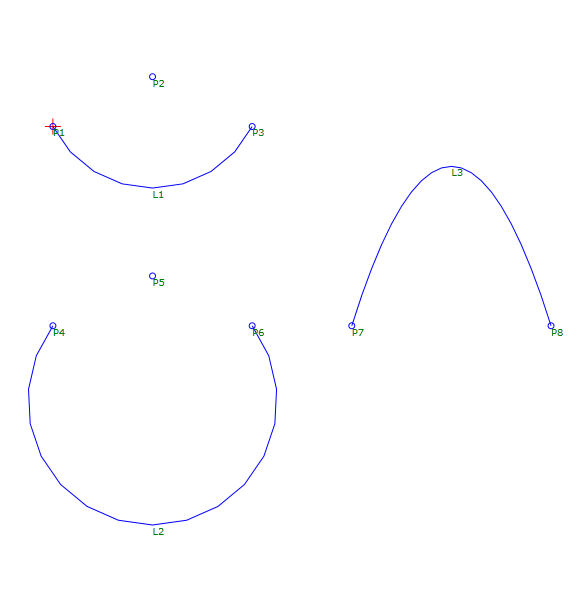

В образце файла PKT приведены три кривые. На блок-схеме каждая из кривых сформирована в виде отдельной
последовательности. Каждый тип кривой определяется начальной точкой, конечной точкой и параметром. Для просмотра параметров выберите на блок-схеме кривую , а затем перейдите к разделу "Geometry Properties" (Свойства геометрии) на панели "Properties" (Свойства).
