Можно задать способ отображения эффекта возвышения наружного рельса в панели предварительного просмотра для элемента конструкции железной дороги путем задания параметров на вкладке Возвышение наружного рельса. При задании параметров LeftRail и RightRail Subassembly Composer обрабатывает элемент конструкции как конструкцию железной дороги и применяет к нему значения возвышения наружного рельса. После установки флажка ApplyAOR в панели "Свойства" для звеньев, к которым требуется применить возвышение наружного рельса, эффект возвышения наружного рельса будет отображен в панели "Preview" в режиме дорожного полотна.

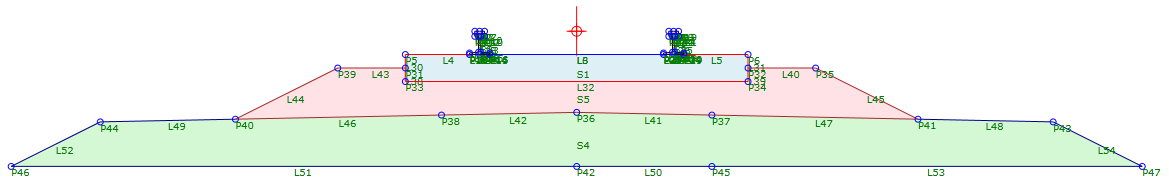

Чтобы убедиться, что возвышение наружного рельса правильно рассчитывается при использовании элемента конструкции в Autodesk Subassembly Composer и корректно отображается в Subassembly Composer, убедитесь в том, что начало (помечено значком
), отображаемое в панели предварительного просмотра, является центральной точкой между верхними точками левого и правого рельсов, как показано на следующей иллюстрации:
Вы можете импортировать элемент конструкции железной дороги в Autodesk Subassembly Composer для просмотра эффекта возвышения наружного рельса в виде сечения коридора. Для верного вычисления возвышения наружного рельса убедитесь в том, что значение ширины колеи, заданное в свойствах трассы железной дороги, соответствует действительной ширине колеи элемента конструкции железной дороги.
Пример
Пример задания возвышения наружного рельса можно просмотреть в следующем образце файла PKT:
Rail_Cant_Example.pkt
В данном примере показан элемент конструкции железной дороги.

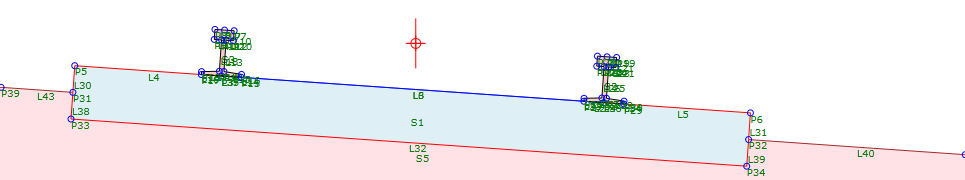

- Параметр ApplyAOR задается для всех звеньев, составляющих часть элемента конструкции, показанную на иллюстрации ниже, включая все звенья левого и правого рельсов.
-
- Параметр GaugeWidth был задан ранее на вкладке "Входные/выходные параметры".

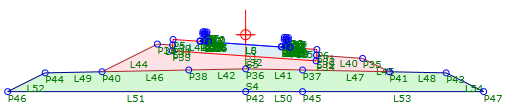

- Значения, которые должны отображаться в панели предварительного просмотра, задаются на вкладке "Возвышение наружного рельса".
