Intersection Point (Точка пересечения)
Нахождение явных или неявных точек пересечения двух элементов геометрии.
Свойства
Задайте следующие параметры на панели Properties (Свойства).
| Point (Точка) | |
| Point Number (Номер точки) | Указывается номер точки. Здесь можно изменить автоматически сгенерированное значение номера точки. |
| Point Codes (Коды точек) | Коды, присваиваемые точкам. |
| Point Geometry Type (Тип геометрии точек) | |
| Type (Тип) | Задание определяющих параметров для точки пересечения:
|
| Geometry Properties (Two Links) (Свойства геометрии – Два звена) | |
| Link 1 (Звено 1) | Первое звено для пересечения. |
| Link 2 (Звено 2) | Второе звено для пересечения. |
| Extend Link 1 (Удлинить звено 1) | Если прямое пересечение отсутствует, звено 1 удлиняется для обнаружения кажущегося пересечения со звеном 2. |
| Удлинение звена 2 | Если прямое пересечение отсутствует, звено 2 удлиняется для обнаружения кажущегося пересечения со звеном 1. |
| Geometry Properties (Link and Point Slope) (Свойства геометрии: звено и откос точки) | |
| Link (Звено) | Звено для пересечения. |
| Point (Точка) | Определяет точку, от которой рассчитывается пересечение в зависимости от значения откоса. |
| Extend Link (Удлинение звена) | Если прямое пересечение отсутствует, звено удлиняется для обнаружения кажущегося пересечения с откосом от точки. |
| Slope (Откос) | Указывается значение откоса (%) относительно точки. Нажмите кнопку [...] для открытия Expression Editor (Редактора выражений), где можно ввести или рассчитать значение. |
| Extend Slope (Удлинить откос) | Если прямое пересечение отсутствует, откос удлиняется для обнаружения кажущегося пересечения со звеном. |
| Reverse Slope (Обратить откос) | Обращение значения откоса. |
| Geometry Properties (Two Point Slopes) (Свойства геометрии – Два откоса к точкам) | |
| Point 1 (Точка 1) | Первая точка. |
| Slope 1 (Откос 1) | Указывается значение откоса (%) относительно точки 1. Нажмите кнопку [...] для открытия Expression Editor (Редактора выражений), где можно ввести или рассчитать значение. |
| Point 2 (Точка 2) | Вторая точка. |
| Slope 2 (Откос 2) | Указывается значение откоса (%) относительно точки 2. Нажмите кнопку [...] для открытия Expression Editor (Редактора выражений), где можно ввести или рассчитать значение. |
| Extend Link 1 (Удлинить звено 1) | Если прямое пересечение отсутствует, звено 1 удлиняется для обнаружения кажущегося пересечения со звеном 2. |
| Удлинение звена 2 | Если прямое пересечение отсутствует, звено 2 удлиняется для обнаружения кажущегося пересечения со звеном 1. |
| Reverse Slope 1 (Обратить откос 1) | Обращение значения откоса 1. |
| Reverse Slope 2 (Обратить откос 2) | Обращение значения откоса 2. |
| Miscellaneous (Разное) | |
| Comment (Примечание) | Комментарии к точке. Комментарии можно просматривать на панели Preview (Предварительный просмотр). |
| Show Errors (Показать ошибки) | Отображение или скрытие ошибок пересечения в средстве просмотра событий. |
Примеры
Примеры использования этого элемента геометрии можно просмотреть в следующем образце файла PKT:
Intersection Point Example.pkt

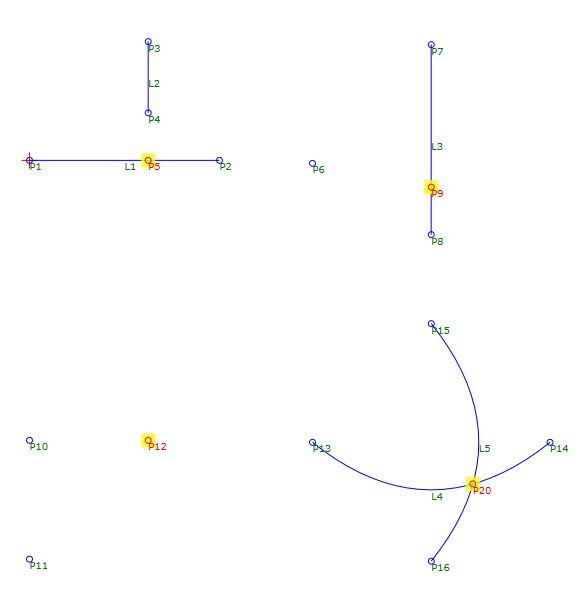

Образец файла PKT с четырьмя примерами точек пересечения. Тип геометрии каждой точки определяется такими параметрами как звенья и откосы. На блок-схеме каждый из примеров сформирован в виде отдельной последовательности. Для просмотра параметров выберите на блок-схеме точку пересечения , а затем перейдите к разделу "Geometry Properties" (Свойства геометрии) на панели "Properties" (Свойства).
Существует два примера типа геометрии "Two Links Point" (Точка по двум звеньям)
- В первом примере два звена не имеют явного пересечения. Выбрано свойство "Extend Link 2" (Удлинение звена 2), соответствующее удлинению вертикального звена для нахождения его кажущегося пересечения со звеном 1.
- Во втором примере две кривые пересекаются в точке. Прим.: Если в качестве пересекаемого звена используется кривая, то точка пересечения расположена в месте пересечения одного из сегментов мозаичного представления дуги со вторым объектом. В случае изменения мозаичного представления дуги для кривой изменяется и местоположение точки пересечения.
