Auxiliary Mark Point (Дополнительная точка маркера)

Auxiliary Mark Point (Дополнительная точка маркера)

Добавление дополнительной точки маркера на элементе конструкции или рядом с ним.

Прим.: Дополнительная точка маркера не отображается в окончательной геометрии элемента конструкции. Для добавления точки маркера к итоговой геометрии элемента конструкции используется команда Get Mark Point (Получить точку маркера).

Свойства

Задайте следующие параметры на панели Properties (Свойства).

General (Общие)
Mark Name (Имя маркера)	Имя точки маркера.
Point (Точка)
Point Number (Номер точки)	Указывается номер точки. Здесь можно изменить автоматически сгенерированное значение.
Предварительный просмотр
From Point (От точки)	Точка, относительно которой определяется положение точки маркера.
Delta X (Дельта X)	Указывается горизонтальное смещение относительно начальной точки (From Point). Нажмите кнопку [...] для открытия Expression Editor (Редактора выражений), где можно ввести или рассчитать значение.
Delta Y (Дельта Y)	Указывается вертикальное смещение относительно начальной точки (From Point). Нажмите кнопку [...] для открытия Expression Editor (Редактора выражений), где можно ввести или рассчитать значение.
Miscellaneous (Разное)
Comment (Примечание)	Комментарии к точке. Комментарии можно просматривать на панели Preview (Предварительный просмотр).

Пример

Пример использования этого элемента геометрии можно просмотреть в следующем образце файла PKT:

Auxiliary Mark Point Example.pkt

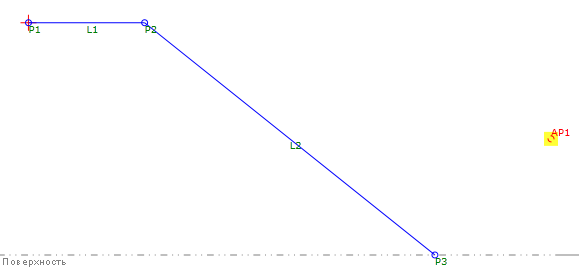

В этом примере дополнительная точка маркера называется AP1. Значения дельта X и дельта Y от точки P3, расположенной с откосом от P2 к целевой поверхности, оба равны 0,5. Если отметка поверхности изменяется, P4 сохраняет свое положение относительно P3.
