Get Mark Point (Получение точки маркера)

Get Mark Point (Получение точки маркера)

Добавление точки маркера на элементе конструкции или рядом с ним.

Прим.: Элемент получения точки маркера отображается в окончательной геометрии элемента конструкции. Для добавления точки маркера, которая не отображается в итоговой геометрии элемента конструкции используется команда Auxiliary Mark Point (Дополнительная точка маркера).

Свойства

Задайте следующие параметры на панели Properties (Свойства).

General (Общие)
Mark Name (Имя маркера)	Имя точки маркера.
Point (Точка)
Point Codes (Коды точек)	Коды, присваиваемые точкам.
Point Number (Номер точки)	Указывается номер точки. Здесь можно изменить автоматически сгенерированное значение.
Предварительный просмотр
From Point (От точки)	Точка, относительно которой определяется положение точки маркера.
Delta X (Дельта X)	Указывается горизонтальное смещение относительно начальной точки (From Point). Нажмите кнопку [...] для открытия Expression Editor (Редактора выражений), где можно ввести или рассчитать значение.
Delta Y (Дельта Y)	Указывается вертикальное смещение относительно начальной точки (From Point). Нажмите кнопку [...] для открытия Expression Editor (Редактора выражений), где можно ввести или рассчитать значение.
Miscellaneous (Разное)
Comment (Примечание)	Комментарии к точке. Комментарии можно просматривать на панели Preview (Предварительный просмотр).

Пример

Пример использования этого элемента геометрии можно просмотреть в следующем образце файла PKT:

Get Mark Point Example.pkt

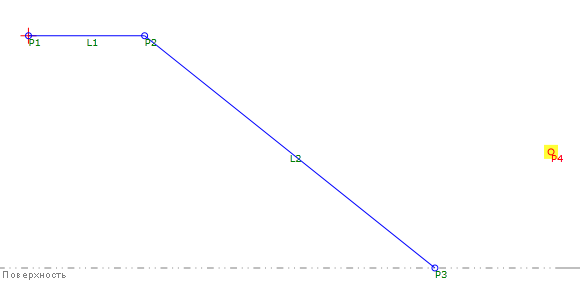

В этом примере точка маркера называется P4. Значения дельта X и дельта Y от точки P3, расположенной с откосом от P2 к целевой поверхности, оба равны 0,5. Если отметка поверхности изменяется, P4 сохраняет свое положение относительно P3.
