Set Variable Value (Задание значения переменной)
Назначение значения ранее определенной переменной.
Свойства
Задайте следующие параметры на панели Properties (Свойства).
| General (Общие) | |
| Name (Имя) | Указывается переменная, ранее определенная на блок-схеме. |
| Variable Value (Значение переменной) | Указание используемого значения переменной. Нажмите кнопку [...] для открытия Expression Editor (Редактора выражений), где можно ввести или рассчитать значение. |
| Miscellaneous (Разное) | |
| Comment (Примечание) | Примечания, относящиеся к переменной. Комментарии можно просматривать на панели Preview (Предварительный просмотр). |
Пример
Пример использования этого элемента геометрии можно просмотреть в следующем образце файла PKT:
Set Variable Value Example.pkt

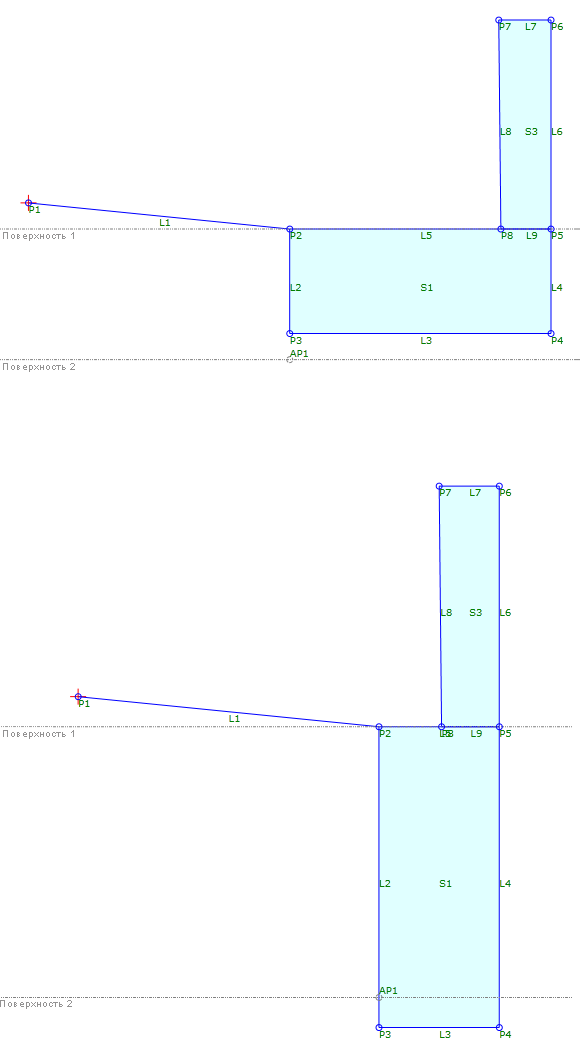

В этом примере с помощью переменных определяются высота и ширина основания подпорной стенки. Ширина и высота основания зависят от расстояния между двумя целевыми поверхностями.
- Определение переменных для параметров
Height (Высота) и Width (Ширина). - В решении
используется выражение, определяющее расстояние от точки P2 до поверхности 2. - В зависимости от того, является ли расстояние больше или меньше 3, значения переменных "Height" (Высота) и "Width" (Ширина) устанавливаются одним из двух способов.
- Точки в последовательности
"Footer" (Основание) применяются к соответствующим значениям "Height" (Высота) и "Width" (Ширина) для формирования геометрии основания.
Прим.: Для проверки условия в примере измените значение "Preview Value" (Значение предварительного просмотра) для поверхности "Surface2".
