Surface Link (Звено поверхности)
Добавление звена на целевой поверхности между указанными смещениями.
Свойства
Задайте следующие параметры на панели Properties (Свойства).
| Link (Звено) | |
| Link Number (Номер звена) | Указывается номер звена. Здесь можно изменить автоматически сгенерированное значение номера звена. |
| Link Codes (Коды звена) | Коды, присваиваемые звену. |
| Geometry Properties (Свойства геометрии) | |
| Surface Target (Целевая поверхность) | Здесь указывается целевая поверхность. |
| Start X (X начальное) | Задает значение смещения X для начальной точки звена. Нажмите кнопку [...] для открытия Expression Editor (Редактора выражений), где можно ввести или рассчитать значение. |
| End X (X конечное) | Задает значение смещения X для конечной точки звена. Нажмите кнопку [...] для открытия Expression Editor (Редактора выражений), где можно ввести или рассчитать значение. |
| Начальный целевой объект | Задает целевой объект смещения для начальной точки звена. Указанный здесь целевой объект заменяет собой значение начального смещения. |
| Конечный целевой объект | Задает целевой объект смещения для конечной точки звена. Указанный здесь целевой объект заменяет собой значение конечного смещения. |
| Depth (Глубина) | Задает расстояние над целевой поверхностью или под ней, на котором необходимо разместить звено.
Нажмите кнопку [...] для открытия Expression Editor (Редактора выражений), где можно ввести или рассчитать значение. |
| Points (Точки) | |
| Start Point Name (Имя начальной точки) | Используется для указания имени начальной точки. Здесь можно изменить автоматически сгенерированное значение. |
| Start Point Codes (Коды начальной точки) | Коды, присваиваемые начальной точке. |
| End Point Name (Имя конечной точки) | Используется для указания имени конечной точки. Здесь можно изменить автоматически сгенерированное значение. |
| End Point Codes (Коды конечной точки) | Коды, присваиваемые конечной точке. |
| Miscellaneous (Разное) | |
| Comment (Примечание) | Комментарии о звене. Комментарии можно просматривать на панели Preview (Предварительный просмотр). |
| Depth for Layout Mode (Глубина в режиме компоновки) | Задает значение Y (относительно начала координат) для размещения звена в режиме компоновки панели предварительного просмотра (Preview Panel Layout Mode). Нажмите кнопку [...] для открытия Expression Editor (Редактора выражений), где можно ввести или рассчитать значение. |
Примеры
Примеры использования этого элемента геометрии можно просмотреть в следующем образце файла PKT:
Surface Link Example.pkt
Образец файла PKT с двумя примерами звена поверхности. Каждое звено поверхности определяется целевой поверхностью и смещением. На блок-схеме каждый из примеров сформирован в виде отдельной последовательности. Для просмотра параметров выберите на блок-схеме звено поверхности, а затем перейдите к разделу "Geometry Properties" (Свойства геометрии) на панели "Properties" (Свойства).

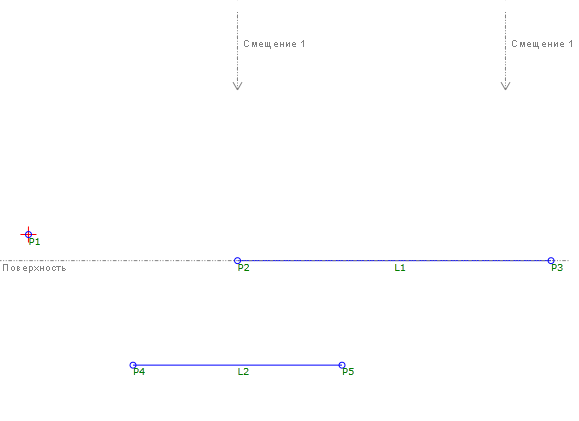

В файле PKT два примера.
- В случае звена "Целевые объекты" звено L1 строится между двумя целевыми объектами смещения. Обратите внимание, что несмотря на то, что задано значение смещения конечной точки (End Offset), вместо этого значения используется указанное значение "End Offset Target" (Целевое значение конечной точки).
- В случае звена "Static Offset Values" (Статические значения смещения) звено L2 строится от значения "Start X" (X начальное) до "End X" (X конечное). Звено строится на глубине 1 относительно целевой поверхности.
