К функциям проектирования круговых перекрестков относятся несколько команд, позволяющих создавать и редактировать 2D круговые перекрестки.

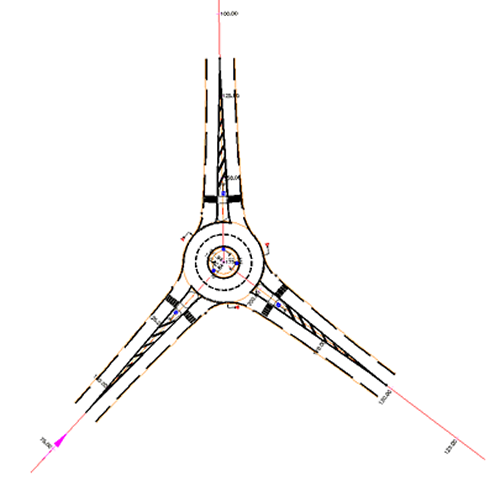

Можно быстро создать 2D круговой перекресток из следующих компонентов:
- Центральная область кругового перекрестка — включает в себя центральный островок безопасности и проезжую часть кругового участка. Геометрия центральной области определяется круговыми трассами. Соответствующая дорожная разметка добавляется автоматически в виде полилиний.
- Примыкающие дороги — трассы, определяющие осевую линию и внешние границы примыкающих дорог, входящих в круговой перекресток. Могут быть включены дополнительные полилинии, представляющие конструктивные треугольники, разделяющие островки и другую дорожную разметку.
- Переходно-скоростные полосы — к существующему круговому перекрестку можно добавить переходно-скоростные или объездные полосы. Геометрические границы переходно-скоростных полос создаются с помощью трасс. Дорожная разметка указана полилиниями.
- Разметка и знаки — их можно добавить к различным частям кругового перекрестка путем задания типа линий, блоков и других параметров. Используемые по умолчанию знаки задаются с помощью существующих блоков AutoCAD. Однако с помощью блоков AutoCAD можно создать и определить собственные знаки в соответствии с требованиями проекта.
Круговой перекресток, созданный с помощью команды "Создать круговой перекресток", является двумерным представлением и не связан с данными отметки. Форма определяется трассами и полилиниями. В "Навигаторе" нет объектов-круговых перекрестков и узлов круговых перекрестков.
Задание направления движения транспорта для круговых перекрестков
При использовании команды "Создать круговой перекресток" убедитесь в том, что для параметра Направление движения транспорта в диалоговом окне "Параметры чертежа" задано соответствующее проекту значение. Например, в таких странах, как Великобритания, где принято левостороннее движение транспорта, для направления движения транспорта необходимо задать значение "Левая сторона дороги". Если для параметра "Направление движения транспорта" задано значение "Левая сторона дороги", при построении трасс для сопряжений на пересечениях в перекрестках или круговых перекрестков они начинаются от левой стороны исходящей дороги и заканчиваются на левой стороне объединенной дороги. Значение "Правая сторона дороги" обычно выбирается для проектов, где транспортные средства движутся по правой стороне дороги, например в таких странах, как США. В этом случае при создании трасс для сопряжений на пересечениях в перекрестках или круговых перекрестков они начинаются от правой стороны исходящий дороги и заканчиваются на правой стороне объединенной дороги.
При создании круговых перекрестков следует убедиться в том, что вставка дорожных знаков и дорожной разметки выполняется должным образом, основываясь на направлении движения транспорта. Размещение дорожных знаков, возможно, понадобится скорректировать вручную.
Трассы круговых перекрестков в "Навигаторе"

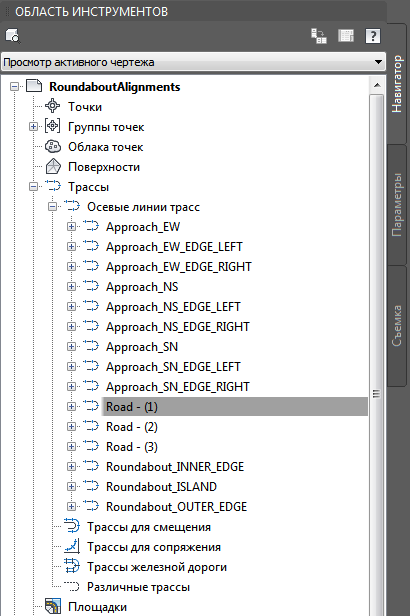

При создании кругового перекрестка автоматически создается группа новых трасс и полилиний, представляющих компоненты кругового перекрестка. В "Навигаторе" трассы круговых перекрестков добавляются в узел "Трассы"
"Трассы осевых линий" в случае, если для трасс не назначена площадка.
Если выбранные базовые трассы связаны с площадками, то созданные трассы кругового перекрестка отображаются в соответствующей коллекции "Площадки" в узле "Площадки" "Трассы" "Трассы осевых линий".
В "Навигаторе" нет коллекции, связанной с круговыми перекрестками. Созданные трассы круговых перекрестков отображаются в коллекциях "Навигатора" "Трассы" "Трассы осевых линий" или "Площадки". Тип объекта "круговой перекресток" не существует.
Ограничения круговых перекрестков
При использовании команды "Создать круговой перекресток" или при открытии чертежей, содержащих круговые перекрестки, созданные с помощью этой команды, необходимо знать о следующих ограничениях.
Редактирование круговых перекрестков в других версиях AutoCAD Civil 3D
Круговые перекрестки, созданные с помощью команды "Создать круговой перекресток", можно редактировать только в тех версиях AutoCAD Civil 3D, в которых предусмотрена функция создания круговых перекрестков. К таким версиям относятся:
AutoCAD Civil 3D 2010 с установленным пакетом Subscription Advantage Pack for AutoCAD Civil 3D 2010
AutoCAD Civil 3D 2011 или более поздних версий
Перекрывающиеся скругления на пересечении в круговых перекрестках

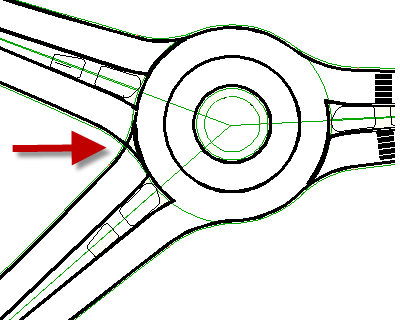

В случаях, когда скругления на пересечении для примыкающих дорог перекрывают друг друга при входе на круговой участок кругового перекрестка, не выполняется переход одного скругления на пересечении в другой. Небольшое наложение сохраняется, как показано на следующем рисунке.
