С помощью свойств можно управлять компонентами и выполнять их поиск, создавать отчеты и обновлять спецификации. При назначении или обновлении свойств компонентов необходимо учитывать следующее.
- При обновлении свойств изменения не применяются к тем компонентам, которые уже размещены в компоновке. Чтобы обновить размещенные компоненты, выберите Обновить компоненты на панели "Компоненты Factory" вкладки Factory.
- Если компонент отображается в компоновке несколько раз, но свойства различаются, то такой компонент будет отображаться в спецификации в виде одной строки.
- На вкладке Конструктор компонентов панели Разработка выберите Свойства компонента
, чтобы открыть окно "Свойства".

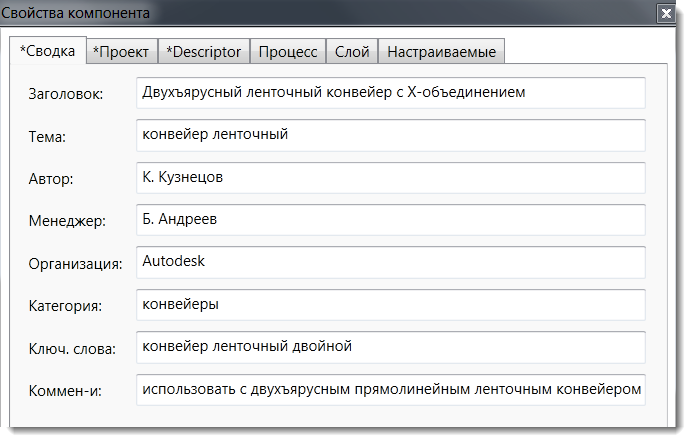

- Укажите сводную информацию, которая позволит выполнить поиск этого компонента в обозревателе компонентов.
- На вкладке Проект доступны сведения, которые используются при подготовке спецификаций.
Подтип файла Тип файла, например DWF или IPT. Номер детали Обозначение компонента. Если это поле оставлено пустым, в качестве обозначения автоматически назначается имя файла. Инвентарный номер Инвентарный номер компонента. Описание Краткое описание компонента. Номер изменения Номер редакции файла. Проект Имя проекта Разработчик Разработчик модели или проекта. Нач. отдела Начальник отдела, имеющий право подписи. Сметчик Сметчик, назначаемый для компонента. Сметная стоимость Стоимость компонента используется в спецификациях и при расчете других затрат. Дата создания Текущая дата; щелкните значок календаря, чтобы выбрать другую дату. Поставщик Наименование производителя или поставщика (для сторонних компонентов). Веб-ссылка Ссылка на поставщика или на другой соответствующий веб-сайт. - Перейдите на вкладку Дескриптор, чтобы добавить описание компонента. В поле Описание можно ввести краткое описание в одной строке. В поле Расширенный дескриптор может ввести более подробное многострочное описание. Поле "Расширенное описание" также поддерживает ввод веб-адресов, которые отображаются в виде ссылок во всплывающем окне с описанием компонента.
- Укажите данные на вкладке Процесс, чтобы запустить процессы моделирования в Process Analysis 360. Если Process Analysis 360 не используется, перейдите на вкладку "Слой" в следующем шаге.
Объект процесса Установите этот флажок, чтобы обозначить этот компонент как объект моделирования, а затем выберите тип объекта: "Буфер", "Процессор" или "Источник". Отображаемые поля варьируются в зависимости от выбранного типа объекта. Буфер В буфере временно хранятся элементы, созданные процессором.
Имя: имя буфера (например, "хранилище 1").
Пропускная способность: количество элементов, которые могут храниться в буфере.
Процессор Процессоры получают исходные материалы или детали и выполняют различные операции с ними.
Имя: имя процессора (например, "базовая сборка").
Описание: описание процессора.
СВБР: среднее время работы этого процессора и всех его операций между сбоями (например, значение "4400 ч" обозначает, что в среднем этот процессор будет работать в течение 4400 часов до сбоя).
СВВ: среднее время, затраченное на восстановление этого процессора после сбоя (например, значение "60 мин" обозначает, что в среднем восстановление займет 60 минут).
Стоимость настройки: расходы на настройку, разделенные на время настройки.
Стоимость обработки: расходы на обработку, разделенные на время обработки.
Процент продуктивной работы: период рабочего состояния процессора (в процентах).
Расход энергии: количество элементов, обрабатываемых с использованием единицы энергии.
Операции процессора
Имя: имя общей модели процесса, к которой относится этот процессор (например, "сборка двигателя").
Время обработки: количество элементов, обработанных за выбранную единицу времени.
Время настройки: время, затраченное на настройку процессора для выполнения этой операции.
Последовательные операции: запуск операций в отображаемой последовательности. Чтобы добавить операцию в список, нажмите
.
Источник Источники — сырье или детали, участвующие в рабочем процессе Factory.
Имя: имя источника (например, "металлический стержень").
Скорость вывода: количество элементов, которые предоставляются из источника за выбранную единицу времени.
Бесконечная подача: указывает на то, что доступна бесконечная подача. Если количество деталей ограничено, оставьте это поле пустым и укажите значение в поле "Общее количество деталей".
Общее количество деталей: количество элементов, доступных из этого источника.
- На вкладке Слой можно выбрать существующий или определить новый слой, в котором будет размещен компонент. Функцию автоматического управления слоями рекомендуется использовать, если требуется управление видимостью этого компонента в комплексных проектах.
Выберите Указать слой для компонента, чтобы связать слой с этим компонентом. Если этот флажок не установлен, компонент будет размещен в текущем слое DWG в AutoCAD или в слое 0 в Inventor. Чтобы создать слой, введите имя в текстовом поле и выберите цвет, который будет представлять слой. Чтобы выбрать существующий слой, выберите его из отобразившегося списка. Он извлекается из файла, указанного в параметре Конструктор компонентов на вкладке AutoCAD Параметры компонентов Factory. Если файл не назначен в настройках, список слоя остается пустым. Дополнительные сведения см. в разделе Настройка параметров компонента Factory по умолчанию.
Прим.: Чтобы активировать эту функцию, необходимо установить флажок Включить автоматическое управление слоями на вкладке Параметры компонентов Factory. Дополнительные сведения см. в разделе Настройка параметров компонента Factory по умолчанию. - На вкладке Настраиваемые можно добавлять пользовательские свойства, которые позволяют отслеживать данные компонентов. Данные, введенные здесь, отображаются в обозревателе Factory с сортировкой по категориям.
Выберите Добавить, чтобы добавить свойство в список. Кнопка Удалить используется для удаления выбранного свойства из списка "Свойства".
Имя Укажите имя нового настраиваемого свойства или отредактируйте существующее свойство. Тип Выберите тип данных Значение Введите значение, соответствующее выбранному типу данных. категория; Введите имя новой категории или выберите одну из существующих.
После определения этих свойств и публикации компонента можно разместить его в компоновках AutoCAD и Inventor.
