Открытие Конструктора компонентов
- Откройте компоновку AutoCAD Factory, содержащую блок, который необходимо преобразовать в компонент и опубликовать.
- На вкладке Factory панели Компоненты Factory выберите Конструктор компонентов

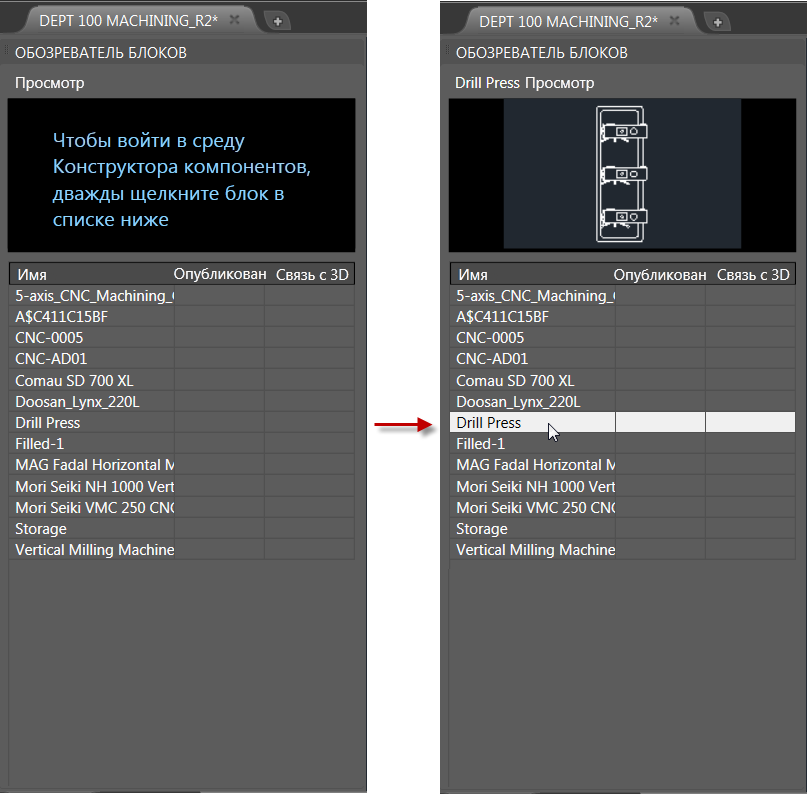

. - Откроется диалоговое окно Обозреватель блоков со списком всех блоков, определенных в текущем чертеже.
Дважды щелкните блок, который необходимо преобразовать в компонент и опубликовать. При этом выполняется вход в среду Конструктор компонентов и выбранный блок отображается в окне предварительного просмотра Обозреватель блоков, как показано на рисунке выше. Блок также выделяется в графическом окне. В Конструктор компонентов также можно перейти, щелкнув правой кнопкой мыши блок в компоновке и выбрав Factory > Конструктор компонентов в контекстном меню.
- Выберите Свойства компонента, чтобы назначить свойства компонента для выбранного блока. Дополнительные сведения см. в разделе Назначение свойств компонента.
- Выберите Опубликовать компонент, чтобы добавить этот компонент в библиотеку компонентов.
- По завершении работы нажмите Закрыть Конструктор компонентов.
