Программное обеспечение Autodesk Factory Design Utilities для Inventor представляет собой надстройку для работы в среде сборки. Она предоставляет средства разработки и оптимизированную среду для создания компоновки Factory.

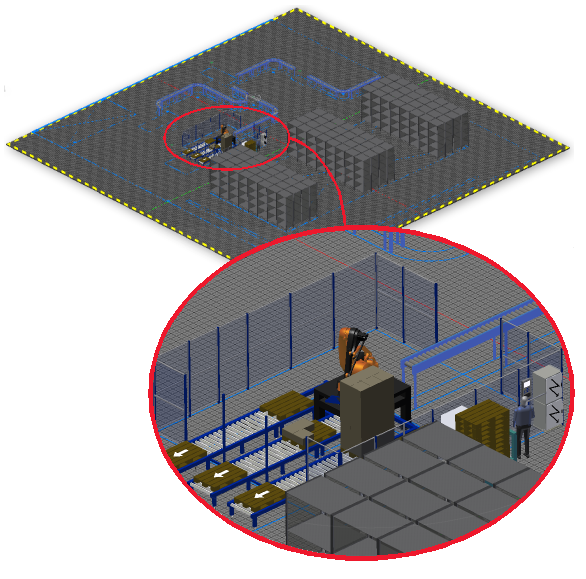

Компоновка Factory представляет собой 3D-модель цеха, склада или офиса. Размер и сложность могут варьироваться от одного производственного модуля до целого завода. Компоновка может содержать элементы строений, такие как стены, колонны и инженерные сети. Можно проверить наличие пересечений и спланировать подключение отдельных элементов оборудования к электросети, информационным каналам, сети подачи сжатого воздуха и другим ресурсам.
Библиотека "Компоненты Factory" содержит модели стандартных компонентов Factory, такие как конвейеры, воздуховоды и стены. В библиотеке можно опубликовать собственные часто используемые модели. Также можно использовать файлы деталей и сборок Inventor или импортированные модели.
Рабочие процессы пакета
Inventor Factory предоставляет инструменты для рабочих процессов пакета, позволяющих создавать двунаправленную ассоциативную связь между 3D-компоновками Factory и 2D-чертежами AutoCAD. Эта связь, называемая Синхронизацией компоновки, может быть установлена между Inventor и AutoCAD Architecture или AutoCAD Mechanical.
C AutoCAD связано четыре рабочих процесса Inventor.
- Синхронизировать AutoCAD — запуск AutoCAD и создание 2D-чертежа компоновки из открытой 3D-компоновки Inventor Factory.
- Создать из AutoCAD — создание 3D-компоновок Factory из существующей 2D-компоновки AutoCAD. Все 2D-компоненты и образующие цепи компоненты заменяются 3D-эквивалентами. Прим.: Эта команда выполняет те же функции, что и команда Новая компоновка из DWG из панели Запуск Factory.
- Обновить из AutoCAD — все изменения, внесенные в 2D-компоновку AutoCAD будут воспроизведены в компоновке Factory в Inventor.
- Разорвать связь с AutoCAD — разрыв ассоциативной связи между компоновками AutoCAD и Inventor.
Кроме того, в Inventor Factory включены рабочие процессы пакета для Navisworks и Process Analysis 360. При выполнении рабочего процесса Синхронизация с Navisworks в Navisworks открывается активный файл Inventor для последующей визуализации компоновки и выявления коллизий. При выполнении процесса Создание модели данные Inventor синхронизируются с помощью веб-инструмента для моделирования Process Analysis 360, который позволяет запускать процессы моделирования и оптимизировать производительность.
