Эти рабочие процессы позволяют создавать двустороннюю ассоциативную связь между 3D-компоновкой Factory и 2D-чертежом AutoCAD.
Синхронизация с AutoCAD
Выполните следующие действия, чтобы создать 2D-чертеж AutoCAD на основе 3D-компоновки Inventor Factory.
- Создайте новую или откройте существующую компоновку в Inventor Factory.
- На ленте выберите вкладку Factory панель
"Рабочие процессы комплекса" Синхронизация с AutoCAD
. Произойдет следующее.
- Запуск AutoCAD и создание 2D-чертежа текущей 3D-компоновки. (В зависимости от открытой в последний раз версии запускается AutoCAD Architecture или AutoCAD Mechanical.)
- При работе в Inventor создается 2D-наложение DWG поверх перекрытия Factory.
- Узел наложения DWG отображается в обозревателе с тем же именем, что и исходный 2D-чертеж. Отображается значок
, указывая на связь между компоновкой Inventor и созданным 2D-чертежом. - Отображаются все данные облака, присоединенные к файлу Inventor.
Создание из AutoCAD
Выполните следующие действия, чтобы создать 3D-компоновку Inventor Factory из существующей 2D-компоновки AutoCAD Factory.
- На ленте выберите вкладку Factory панель "Рабочие процессы комплекса" Создать из AutoCAD
. - Откроется диалоговое окно Новая компоновка из DWG. Найдите и выберите файл 2D-компоновки AutoCAD (DWG), который требуется использовать. Произойдет следующее.
- Создается новая компоновка Inventor Factory. Любые 2D-компоненты и образующие цепь компоненты из AutoCAD автоматически заполняются 3D-эквивалентами. Прим.: В некоторых случаях в процессе образования цепи AutoCAD Factory создает компоненты нестандартной длины. Эти компоненты будут автоматически преобразованы в пользовательские компоненты и отображены красным цветом. Можно отключить пользовательский цвет или задать другой цвет на вкладке DWG диалогового окна Параметры Factory в Inventor Factory.
- При работе в Inventor создается 2D-наложение DWG поверх перекрытия Factory.
- Узел наложения DWG отображается в обозревателе с тем же именем, что и исходный 2D-чертеж. Отображается значок , указывая на связь между 2D-компоновкой AutoCAD и вновь созданным 3D-чертежом Factory.
Обновление из AutoCAD
Используйте следующую процедуру для обновления 3D-компоновки Factory, если в исходную компоновку AutoCAD были внесены изменения. Если 2D-компоновка открыта в AutoCAD, ее необходимо закрыть перед тем, как обновить.
- Значок узла чертежа в обозревателе будет указывать на то, что исходный 2D-чертеж изменен
и 3D-компоновку Factory нужно обновить. - На ленте выберите вкладку Factory панель "Рабочие процессы комплекса" Обновить из AutoCAD
. Прим.: Также можно щелкнуть правой кнопкой мыши имя чертежа в обозревателе и выбрать Обновить в контекстном меню.Произойдет следующее.
- Исходное наложение DWG удаляется, и измененный файл DWG повторно накладывается на перекрытие Factory.
- После обновления в компоновке Factory будут отражены изменения, внесенные в исходный 2D-чертеж.

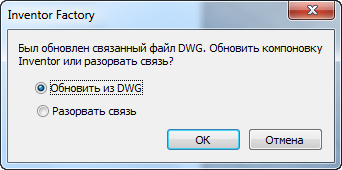

- В обозревателе узел наложения DWG отображается со значком , который показывает связь между 2D-компоновкой AutoCAD и обновленной 3D-компоновкой Factory. Прим.: Следующее диалоговое окно отображается при открытии файла компоновки Inventor Factory, связанного с измененным 2D-чертежом. Щелкните ОК для обновления компоновки в соответствии с измененным 2D-чертежом.
Разрыв связи с AutoCAD
Выполните следующие действия, чтобы разорвать связь между 3D-компоновкой Inventor и 2D-чертежом AutoCAD.
- На ленте выберите вкладку Factory панель "Рабочие процессы комплекса" Разорвать связь с AutoCAD
. Прим.: Также можно щелкнуть правой кнопкой мыши имя чертежа в обозревателе и выбрать Разорвать связь в контекстном меню. - Значок обозревателя принимает свой обычный вид
, что говорит об успешном разрыве связи.
Что если 3D-компоновка содержит вложенные компоновки?
Все вложенные компоновки в 3D-компоновке автоматически преобразуются во внешние ссылки при синхронизации с AutoCAD Factory. Если вложенная компоновка содержит опубликованные 3D-компоненты, они будут заменены 2D-эквивалентами в AutoCAD.
