Создание темы для облака точек

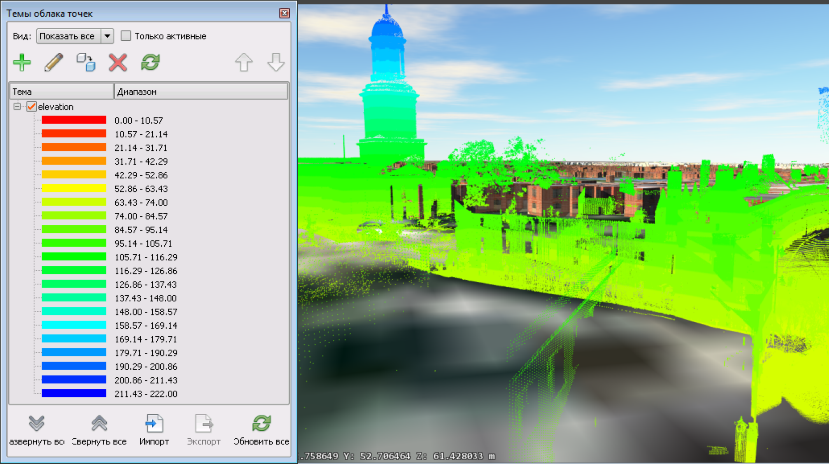

Палитра "Темы облака точек" позволяет сравнивать облака точек по отметке, классификации, отдельным цветам, интенсивности, отметке и интенсивности или направлению, на которое указывает грань. Размер точек и плотность для данных облака точек корректируются с помощью Параметры приложения.

1. Нажмите кнопку , чтобы открыть палитру тем облака точек.
2. Щелкните (Добавить новую тему).
3. В группах "Параметры темы" выполните следующие действия.
   • Введите имя темы.
   • Выберите тип анализа. Более подробные сведения см. в разделе "Дополнительные советы" ниже.
   • Укажите количество правил.

     Чем больше правил используется, тем более плавным будет переход между двумя цветами.

4. При создании темы по уровню или классификации в области "Диапазон цветов" выберите стандартный тип палитры или задайте параметры "Начальный цвет" и "Конечный цвет".

   Если указать начальный и конечный цвета, в InfraWorks 360 будет создан цветовой градиент между первым цветом темы (Начальный цвет) и последним (Конечный цвет). Цветовой градиент отображается в области предварительного просмотра.

5. Для изменения любого отдельного цвета в теме дважды щелкните его настройки и задайте другой цвет.

Дополнительные советы

Доступны следующие типы анализа:

Нормаль	Термин "Нормаль" относится к направлению, на которое указывает грань, ортогональная к ее поверхности. Направление нормали указывает на переднюю или внешнюю поверхность грани. Так как отдельная "точка" облака точек в действительности не имеет грани, нормаль для каждой точки в облаке точек определяется на основе других точек с плоской взаимосвязью с этой точкой (например, точки на стене). Тема "Нормаль" показывает, какие точки выравниваются по отображенным цветам, назначенным значениям X, Y, Z, связанным с направлением нормали для точки. Невозможно задать цвета для этого типа темы.
Отметка	Темы по высоте. Минимальные и максимальные значения определяются автоматически, на основе данных облака точек. При необходимости их можно скорректировать.
Один цвет	При выборе пункта "Один цвет" другие параметры недоступны.
Классификация	Настройка тем по индикаторам классификации в связанных данных облака точек. Этот параметр доступен, только если облако точек классифицировано.
Интенсивность	Настройка тем по интенсивности точек в облаке точек данных (приведенные значения интенсивности).
Отметка + интенсивность	Настройка тем по интенсивности точек в облаке точек данных и связанным значениям высоты. В таких темах обычно используются цвета, отличные от цветов темы отметки, так как насыщенность меняется в зависимости от интенсивности.
