Сверление

Вызов

Лента: вкладка CAM панель "Сверление" Сверление

Операция Сверление предоставляет доступ ко всему диапазону операций сверления, нарезания резьбы и исполнения отверстий. К ним относятся:

• Сверление: цикл сверления G81 c возвратом на быстром ходу.
• Цекование: цикл сверления G82 с остановкой в нижней точке и возвратом на быстром ходу.
• Ломание стружки: ломание стружки с периодическим выводом сверла и частичным отводом инструмента между выводами сверла.
• Глубокое бурение: глубокое бурение с периодическим выводом сверла и полным отводом инструмента между выводами сверла.
• Глубокое направленное сверление — сверление ружейными сверлами: глубокое сверление с созданием максимально круглого отверстия точного диаметра. Такая операция отлично подходит для глубоких прямых отверстий в различных материалах.
• Нарезание резьбы: нарезание резьбы (G84/G74). Синхронная скорость шпинделя и подача.
• Нарезание резьбы с ломанием стружки: нарезание резьбы с ломанием стружки.
• Развертывание: развертывание (цикл G85) с возвратом на подаче.
• Растачивание: сверление с остановкой в нижней точке и возвратом на подаче.
• Остановка сверления: сверление (цикл G86) с остановом шпинделя в нижней точке и возвратом на быстром ходу.
• Точное растачивание: точное растачивание с выходом со стороны отверстия.
• Обратное растачивание: растачивание с обратной стороны.
• Фрезерование круг. кармана: фрезерование кругового кармана.
• Фрезерование отверстий: фрезерование отверстий.
• Фрезерование резьбы: фрезерование резьбы.
• Исследование: используется для измерения элемента на детали с помощью щупа или с использованием макроса на станке для определения РСК. Требуется специальная обработка в постпроцессорах в зависимости от станка.

Входную геометрию для этих циклов можно выбрать непосредственно из элементов геометрии детали. А в соответствии с другими 2D операциями входная геометрия также может быть выбрана из эскиза (например, центральные точки дуг).

При работе с твердотельными моделями проще всего использовать элемент сверления можно, выбрав непосредственно для сверления цилиндрические грани отверстий. Таким образом автоматически задается правильная высота заготовки и глубина для каждого отверстия. При этом в одном элементе сверления отверстия могут располагаться на различных плоскостях и иметь различную глубину. Обратите также внимание, что при сверлении цилиндрических граней доступен параметр Выбрать одинаковый диаметр. С его помощью можно быстро автоматически выбрать несколько одинаковых отверстий.

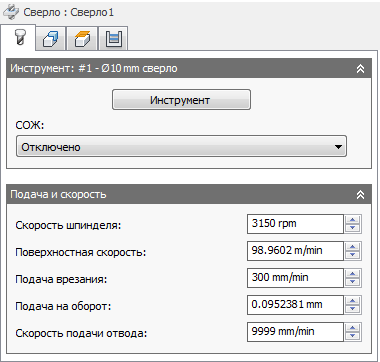

Настройки на вкладке "Инструмент"

СОЖ

Тип хладагента, используемого с инструментом.

Скорость шпинделя

Скорость вращения шпинделя.

Поверх. скорость

Скорость шпинделя, выраженная как скорость инструмента на поверхности.

Подача врезания

Подача при врезании в заготовку.

Подача на оборот

Скорость подачи при врезании, выраженная как скорость подачи на оборот.

Подача отвода

Подача при отводе, а не быстром перемещении (G0).

Настройки на вкладке "Геометрия"

Выбрать одинаковый диаметр

Установите этот флажок, чтобы автоматически выбрать все отверстия одинакового диаметра с текущим отверстием, заданным рамкой выбора.

Пример. Чтобы просверлить одно отверстие размером 6 мм/1/4 дюйма и все отверстия размером 12 мм/1/2 дюйма, сначала выберите отверстие размером 6 мм/1/4 дюйма, а затем — одно из отверстий размером 12 мм/1/2 дюйма, а после этого установите флажок Выбрать одинаковый диаметр.

Данный параметр ассоциативен с моделью. Если позже добавляются дополнительные отверстия с аналогичным диаметром, при повторном создании операции эти отверстия будут автоматически включены в цикл сверления.

Автоматическое объединение сегментов отверстий

Если выбрать этот параметр при сверлении отверстия с несколькими сегментами, соседние сегменты включаются автоматически.

Порядок по глубине

Указание необходимости упорядочения отверстий по увеличению или снижению уровня Z.

Оптимиз. порядок

Указание необходимости упорядочения отверстий таким образом, при котором расстояние обработки будет минимальным.

Порядок снаружи-внутрь

Данный параметр используется для задания вместо порядка по умолчанию другого порядка, при котором сначала обрабатываются внутренние отверстия, а затем — внешние.

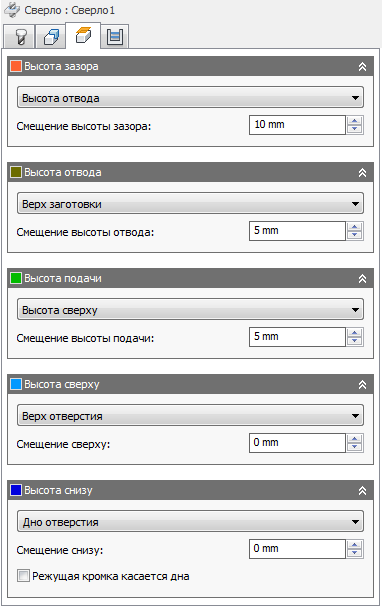

Настройки на вкладке "Высоты"

Высота клиренса

Высота клиренса — это первая высота, на которую переходит инструмент в начале траектории перемещения.

Высота клиренса

• Высота отвода: пошаговое смещение от высоты отвода.
• Высота подачи: пошаговое смещение от высоты при подаче.
• Высота сверху: пошаговое смещение от высоты в верхней точке.
• Высота снизу: пошаговое смещение от высоты в нижней точке.
• Верх модели: пошаговое смещение от верхней точки модели.
• Низ модели: пошаговое смещение от нижней точки модели.
• Верх заготовки: пошаговое смещение от верхней точки заготовки.
• Низ заготовки: пошаговое смещение от нижней точки заготовки.
• Верх отверстия: пошаговое смещение от верхней точки отверстия.
• Дно отверстия: пошаговое смещение от нижней точки отверстия.
• Выбор: пошаговое смещение от точки (вершины), ребра или грани, выбранной в модели.
• Origin (absolute): абсолютное смещение от начала координат, заданного при установке или ориентации инструмента в конкретной операции.

Смещение высоты клиренса

Параметр Смещение высоты клиренса применяется и относится к выбранному режиму высоты зазора в приведенном выше раскрывающемся списке.

Высота отвода

В режиме высоты отвода задается высота, на которую поднимается инструмент перед следующим проходом резания. Значение режима высоты отвода должно быть больше значения высоты подачи и верхней точки. Режим высоты отвода используется вместе с последующим смещением для определения высоты.

Высота отвода

• Высота клиренса: пошаговое смещение от высоты клиренса.
• Высота подачи: пошаговое смещение от высоты при подаче.
• Высота сверху: пошаговое смещение от высоты в верхней точке.
• Высота снизу: пошаговое смещение от высоты в нижней точке.
• Верх модели: пошаговое смещение от верхней точки модели.
• Низ модели: пошаговое смещение от нижней точки модели.
• Верх заготовки: пошаговое смещение от верхней точки заготовки.
• Низ заготовки: пошаговое смещение от нижней точки заготовки.
• Верх отверстия: пошаговое смещение от верхней точки отверстия.
• Дно отверстия: пошаговое смещение от нижней точки отверстия.
• Выбор: пошаговое смещение от точки (вершины), ребра или грани, выбранной в модели.
• Origin (absolute): абсолютное смещение от начала координат, заданного при установке или ориентации инструмента в конкретной операции.

Смещение высоты отвода

Параметр Смещение высоты отвода применяется и относится к выбранному режиму высоты отвода в приведенном выше раскрывающемся списке.

Высота подачи

Режим высоты подачи позволяет задать высоту, на которую быстро перемещается инструмент перед изменением скорости при подаче/врезании для ввода в деталь. Значение режима высоты подачи должно быть выше значения в верхней точке. В операции сверления эта высота используется в качестве исходной высоты подачи и высоты отвода при выводе сверла. Режим высоты подачи используется вместе с последующим смещением для определения высоты.

Высота подачи

• Высота клиренса: пошаговое смещение от высоты клиренса.
• Высота отвода: пошаговое смещение от высоты отвода.
• Откл.: отключение параметра Высота подачи вызывает быстрое перемещение инструмента при подводе.
• Высота сверху: пошаговое смещение от высоты в верхней точке.
• Высота снизу: пошаговое смещение от высоты в нижней точке.
• Верх модели: пошаговое смещение от верхней точки модели.
• Низ модели: пошаговое смещение от нижней точки модели.
• Верх заготовки: пошаговое смещение от верхней точки заготовки.
• Низ заготовки: пошаговое смещение от нижней точки заготовки.
• Верх отверстия: пошаговое смещение от верхней точки отверстия.
• Дно отверстия: пошаговое смещение от нижней точки отверстия.
• Выбор: пошаговое смещение от точки (вершины), ребра или грани, выбранной в модели.
• Origin (absolute): абсолютное смещение от начала координат, заданного при установке или ориентации инструмента в конкретной операции.

Смещение высоты подачи

Параметр Смещение высоты подачи применяется и относится к выбранному режиму высоты подачи в приведенном выше раскрывающемся списке.

Высота сверху

В режиме высоты в верхней точке задается высота, определяющая верхнюю точку выреза. Значение режима высоты в верхней точке должно быть выше значения в нижней точке. Режим высоты в верхней точке используется вместе с последующим смещением для определения высоты.

Высота сверху

• Высота клиренса: пошаговое смещение от высоты клиренса.
• Высота отвода: пошаговое смещение от высоты отвода.
• Высота подачи: пошаговое смещение от высоты при подаче.
• Высота снизу: пошаговое смещение от высоты в нижней точке.
• Верх модели: пошаговое смещение от верхней точки модели.
• Низ модели: пошаговое смещение от нижней точки модели.
• Верх заготовки: пошаговое смещение от верхней точки заготовки.
• Низ заготовки: пошаговое смещение от нижней точки заготовки.
• Верх отверстия: пошаговое смещение от верхней точки отверстия.
• Дно отверстия: пошаговое смещение от нижней точки отверстия.
• Выбор: пошаговое смещение от точки (вершины), ребра или грани, выбранной в модели.
• Origin (absolute): абсолютное смещение от начала координат, заданного при установке или ориентации инструмента в конкретной операции.

Смещение сверху

Параметр Top offset применяется к выбранному режиму высоты в верхней точке в приведенном выше раскрывающемся списке и является его производной.

Высота снизу

Режим высоты в нижней точке позволяет определить высоту/глубину финальной обработки и максимальную глубину, на которую инструмент погружается в заготовку. Значение режима высоты в нижней точке должно быть ниже значения в верхней точке. Режим высоты в нижней точке используется вместе с последующим смещением для определения высоты.

Высота снизу

• Высота клиренса: пошаговое смещение от высоты клиренса.
• Высота отвода: пошаговое смещение от высоты отвода.
• Высота подачи: пошаговое смещение от высоты при подаче.
• Высота сверху: пошаговое смещение от высоты в верхней точке.
• Верх модели: пошаговое смещение от верхней точки модели.
• Низ модели: пошаговое смещение от нижней точки модели.
• Верх заготовки: пошаговое смещение от верхней точки заготовки.
• Низ заготовки: пошаговое смещение от нижней точки заготовки.
• Верх отверстия: пошаговое смещение от верхней точки отверстия.
• Дно отверстия: пошаговое смещение от нижней точки отверстия.
• Выбор: пошаговое смещение от точки (вершины), ребра или грани, выбранной в модели.
• Origin (absolute): абсолютное смещение от начала координат, заданного при установке или ориентации инструмента в конкретной операции.
• По ширине фаски: позволяет просверлить достаточное отверстие, чтобы ширина фаски соответствовала входному параметру. Входной параметр не должен превышать ширину фаски инструмента. Расчетное смещение высоты зависит от параметров инструмента (диаметра, диаметра режущей кромки и угла при вершине) и от диаметра отверстия. К допустимым параметрам относятся цилиндрические грани, окружности или дуги.
• По диаметру фаски: диаметр нового отверстия равен входному параметру. Таким образом входной параметр не должен превышать диаметр инструмента. Расчетное смещение высоты зависит от параметров инструмента и не зависит от выбранного отверстия. К допустимым параметрам относятся цилиндрические грани, окружности или дуги.

Смещение снизу

Параметр Bottom offset применяется к выбранному режиму высоты в нижней точке в приведенном выше раскрывающемся списке и является его производной.

Режущая кромка касается дна

Данный параметр позволяет погружать режущую кромку инструмента до самого дна.

Глубина выхода

Указание расстояния, на которое инструмент погружается ниже дна отверстия для обеспечения сквозного просверливания.

Осторожно: При подобном выходе инструмент может врезаться в крепление или материал под деталью.

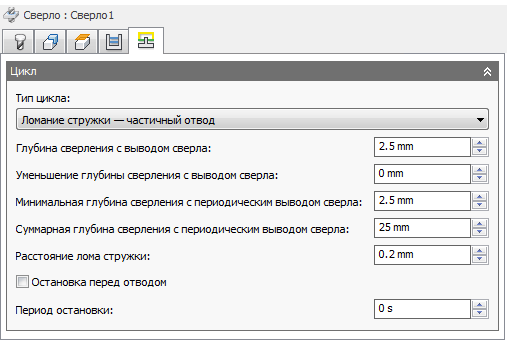

Настройки на вкладке "Цикл"

Тип цикла

Параметр Тип цикла представляет собой тип цикла сверления. Inventor HSM Express содержит ряд стандартных (повторяющихся) циклов сверления.

Выбор цикла сверления определяет параметры, которые можно задать для операции сверления.

• Сверление — возврат на быстром ходу

  Обычный тип сверления, рекомендуемый для сверления отверстий с глубиной в три раза меньше диаметра инструмента.

• Цекование — остановка и возврат на быстром ходу

  Расширение одного конца ранее высверленного отверстия. Обычно такой расширенный конец плоский внутри. Остановка используется для улучшения чистовой обработки отверстия.

• Ломание стружки — частичный отвод

  Сверление отверстий глубиной более, чем в три или четыре раза превышающей диаметр инструмента с периодическим отводом инструмента для удаления стружки и/или заполнения отверстия хладагентом. Этот метод также известен как сверление с периодическим выводом сверла.

• Глубокое сверление — полный отвод

  Сверление отверстий глубиной более, чем в три или четыре раза превышающей диаметр инструмента с периодическим отводом инструмента из отверстия для удаления стружки и/или заполнения отверстия с хладагентом. Этот метод также известен как сверление с периодическим выводом сверла.

• Глубокое направленное сверление — сверление ружейными сверлами

  Стандартное сверло для глубокого сверления имеет эффективную режущую кромку. Такая уникальная геометрия головки отличается от геометрии стандартного спирального сверла. При сверлении опорные пластины полируют отверстие, что позволяет сохранить прямолинейность. В результате получается максимально круглое отверстие с точным диаметром. Таким способом можно создавать глубокие прямые отверстия в различных материалах.

• Нарезание резьбы

  Нарезание внутренней правосторонней или левосторонней резьбы в круглом отверстии с помощью многолезвийного инструмента.

• Левосторонняя резьба

  При вхождении в отверстие для нарезания резьбы режущая кромка вращается против часовой стрелки.

• Правосторонняя резьба

  При вхождении в отверстие для нарезания резьбы режущая кромка вращается по часовой стрелке.

• Нарезание резьбы с ломанием стружки
• Развертывание — возврат на подаче
• Растачивание — остановка и возврат на подаче
• Остановка сверления — остановка и возврат на быстром ходу
• Точное растачивание — смещение
• Обратное растачивание
• Фрезерование круглого кармана
• Фрезерование отверстий
• Фрезерование резьбы
• Исследование

  Используется для измерения элемента на детали с помощью щупа или с использованием макроса на станке для определения РСК. Требуется специальная обработка в постпроцессорах в зависимости от станка.

Глубина вывода сверла

Задание глубины для первого прохода с выводом сверла, при котором происходит врезание вовнутрь материала и выход для очистки и ломания стружки.

Уменьшение глубины вывода сверла

Величина, на которую уменьшается глубина вывода сверла при каждом выводе.

Мин. глубина вывода сверла

Минимально допустимая глубина вывода сверла.

Суммарная глубина вывода сверла

Указание глубины вывода сверла для полного отвода.

Расстояние лома стружки

При выполнении операции ломания стружки сверло отходит на заданное расстояние после входа в отверстие во избежание закрепления стружки.

Остановка перед отводом

Остановка перед отводом при выводе сверла для измельчения стружки. В зависимости от материала обработки эта операция может значительно увеличить отвод инструмента.

Период остановки

Период остановки — это время остановки в секундах. Задание времени остановки приводит к остановке перемещения по координате на заданный промежуток времени. В это время шпиндель продолжает вращение на заданной скорости оборотов. Этот параметр можно использовать для обеспечения удаления стружки перед отводом инструмента из отверстия. Кроме того, обычно при этом улучшается чистовая обработка отверстия.

Как правило, достаточным временем остановки является интервал от 1/4 до 1 секунды. Например, задайте в этом поле значение 0,25 или 1/4, чтобы выполнить остановку на 1/4 секунды.

При постобработке цикла сверления время остановки задается в качестве одного из параметров цикла сверления (обычно: P). В большинстве случаев выходное значение задается в миллисекундах (мс).

Время остановки 250 мс в цикле G82

При постобработке с использованием развернутых циклов время остановки выводится в виде постоянной команды остановки (G4).

Для расчета минимального времени остановки, позволяющего обеспечить по меньшей мере один полный оборот, используйте значение 60, поделенное на скорость вращения шпинделя. Например, при 350 об/мин минимальное время остановки должно составлять 60/350 = 0,171 с (можно округлить до 0,2 с).

Прим.: Если оператор запускает программу переопределения скорости, то скорость шпинделя снижается, а время остановки будет постоянным. Например, для выполнения одного полного оборота при переопределении скорости на 50 % время остановки должно увеличиться вдвое.
