Производные детали и сборки

Ссылка на существующие детали и сборки как на базовые компоненты, которые можно изменять для других целей.

Производная деталь — это новая деталь, связанная ссылкой с существующей деталью, что позволяет ассоциативно копировать тела и другие данные (например эскизы, рабочие элементы и параметры). Производная сборка (недоступно в Inventor LT) представляет собой новую деталь, которая ссылается на существующую сборку.

Источник производной детали называется базовым компонентом. Производную деталь можно создать с помощью детали, сборки (недоступно в Inventor LT), детали из листового металла или сварной конструкции в качестве базового компонента, выбирая элементы для включения или исключения. Можно выбрать элементы для добавления, исключения или вычитания из полученного производного компонента. Кроме того, можно масштабировать производную деталь или создавать зеркальное отражение базовой детали.

При создании элемента из файла детали поведение по умолчанию (стиль заимствования) предполагает сохранение каждого тела в качестве твердого тела. Если базовая деталь содержит несколько твердых тел, можно выбрать импорт выбранных тел как одного тела или как нескольких тел

Производные детали и сборки используются для управления изменениями моделей. Можно изменить исходную модель и выполнить обновление всех производных компонентов, чтобы автоматически применить внесенные изменения. Производные детали можно также использовать для снижения потребления памяти и дискового пространства.

Основы заимствования

При заимствовании детали выберите стиль заимствования, чтобы определить тип тела, которое требуется создать.

Одно твердое тело, поглощающее стыки между плоскими гранями	Файл твердотельной детали можно создать из сборки или мультидетали. Ребра между деталями или твердыми телами, имеющие общую плоскую грань, объединяются. Данный параметр используется по умолчанию для создания файла детали из сборки (недоступно в Inventor LT).
Твердое тело, сохраняющее стыки между плоскими гранями	Можно объединить детали на основе сборки (недоступно в Inventor LT) или выбранные тела мультидетали в одно тело в файле детали. Новая деталь сохраняет ребра между различными деталями или телами, имеющими общую плоскую грань. Кроме того, она сохраняет исходное представление этих деталей или тел. Этот параметр обеспечивает оптимальные результаты для вида чертежа, так как сохраняются все ребра и швы.
Сохранять каждый твердый элемент как твердое тело	Используйте этот параметр для выполнения следующих действий. Создание детали из другого файла детали. Создание мультидетали на основе сборки (недоступно в Inventor LT). Создание мультидетали из другого файла мультидетали. Данный параметр выбирается по умолчанию при создании файла детали из другого файла.
Один составной элемент (только производная сборка)	Создание файла детали, представляющей собой одно поверхностное тело. Получаемое поверхностное тело сохраняет стыки между плоскими гранями, а также исходный представление детали, например растровую нарезку. Этот параметр позволяет создавать самые маленькие по размеру файлы деталей на диске. Деталь составной поверхности отлично подходит для использования в качестве уровня детализации подстановки для сборки и для экспорта с помощью команды "Обмен BIM". Получаемая поверхность не может участвовать в операции комбинирования и проверке пересечений. Поверхностное тело можно использовать как инструмент разделения в команде "Разделить".
Тело как рабочая поверхность (только производная деталь)	Создание файла детали, в котором отдельные твердые тела преобразуются в отдельные поверхностные тела. Получаемые поверхностные тела не могут участвовать в операции комбинирования и проверке пересечений. Поверхностное тело можно использовать как инструмент разделения в команде "Разделить".

При создании производной детали или сборки можно выбрать элементы базового компонента, который требуется включить в производный компонент. При создании производной детали можно включать следующие элементы:

• видимые экспортированные 2D- или 3D-эскизы, которые являются непоглощаемыми или общими;
• видимые экспортированные рабочие элементы;
• видимые экспортированные поверхности;
• Видимые твердые детали
• Параметры
• Конструктивные пары (недоступно в Inventor LT)
• Переопределения представления детали, тела, элемента или цвета грани.

При создании производной сборки (недоступно в Inventor LT) можно включить следующие элементы:

• 2D или 3D совместно используемые или незавершенные эскизы
• Видимая (не вспомогательная) рабочая геометрия
• Конструктивные пары сборки верхнего уровня (недоступно в Inventor LT)
• Видимые поверхности
• Параметры
• Переопределения представления детали, тела, элемента или цвета грани.

Все элементы выбранной детали или сборки объединяются в один элемент в обозревателе производной детали. Выбирая для включения отдельные 2D- и 3D-эскизы, рабочие элементы, представления и параметры исходной детали, можно определять отдельные конструктивные элементы новой детали.

Прим.: Рабочий процесс заимствования считается методом "вытягивания": создание производной детали выполняется путем вытягивания элементов из базового компонента. В качестве альтернативы можно "вытолкнуть" производную деталь из исходной с помощью команд файла детали "Создать деталь" и "Создать компонент" или с помощью команды файла сборки "Внешний контур" (недоступно в Inventor LT).

Способы применения производных деталей

Одним из стандартных способов применения производной детали является анализ альтернативных конструктивных решений и производственных процессов. Далее приводятся примеры других способов применения.

• Обработка литейной заготовки несколькими способами.
• Моделирование трубы различной длины.
• Сварную конструкцию можно настроить различными способами, в том числе выполнив операции после создания сборки — например, путем вырезания или создания отверстий (недоступно в Inventor LT).
• В среде сборки (недоступно в Inventor LT) создайте новую деталь определенной формы путем объединения деталей и узлов или логического вычитания одних компонентов из других.
• Из мультидетали можно создать одну или несколько производных деталей.
• В сборке производные детали можно использовать в качестве компоновки при проектировании структуры сборки (недоступно в Inventor LT). Измените базовую деталь и обновите производные детали, чтобы автоматически включить изменения в компоновку.
• Производную поверхность твердого тела можно использовать в качестве компоновки или для определения оболочки деталей в сборках.
• Производную поверхность твердого тела можно использовать в качестве компоновки.
• В среде детали или сборки можно создавать производные параметры для использования в новой детали (можно создать связь с параметрами из диалогового окна "Параметры").
• В среде детали или сборки можно выбрать переопределения представления модели, тела, элемента или цвета грани из исходных компонентов.
• В детали можно создать два и более элементов производных деталей, используя аналогичные или различные базовые детали.

Производные детали также используются для упрощения сборки (недоступно в Inventor LT), защиты интеллектуальной собственности и сокращения используемых ресурсов памяти. Например, при создании производных сборок (недоступно в Inventor LT).

• Укажите некоторые компоненты в качестве ограничивающих рамок, чтобы уменьшить объем используемой памяти.
• Используйте вкладку "Параметры", чтобы упростить сборку, удалить небольшие или скрытые детали или залить отверстия.
• Используйте стиль заимствования "Один составной элемент", чтобы существенно уменьшить объем места на диске, занимаемый производной деталью.

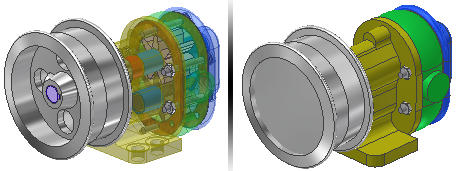

На следующем рисунке слева (недоступно в Inventor LT) показана исходная сборка, а справа — составная поверхность, для которой дополнительно применено упрощение и заливка отверстий. Объем занимаемого сборкой дискового пространства составляет 10,6 Мб. Размер производной составной поверхности равен 670 Кб.

Обновление производной детали

При изменении базовой детали или сборки производная деталь помечается для обновления () в обозревателе элементов. (В производной сборке это происходит тогда, когда в диалоговом окне "Производная сборка" вкладки "Представления" включена ассоциативность, которая является настройкой по умолчанию.) После выполнения обновления производная деталь автоматически включает в себя связанные изменения из базового компонента.

Связь производной детали с базовой деталью можно разорвать, если в дальнейшем производную деталь обновлять не требуется. Кроме того, можно временно подавить ссылки.

Типовые операции заимствования

Вставка компонента в файл детали. Команду "Заимствовать" можно использовать для вставки на диск файла детали или сборки в качестве новых тел в файле детали. Деталь можно вставить как одно или нескольких твердых тел (если базовая деталь содержит несколько твердых тел) или как рабочую поверхность.

Заимствование из детали рабочей поверхности вместо тела Производные рабочие поверхности можно использовать для определения эскизных плоскостей, рабочей геометрии и таких элементов, как выдавливание до поверхности или разделения. (Производные поверхности нельзя использовать при выполнении операции комбинирования с твердым телом). Кроме того, производные поверхности используются с целью описания габаритов деталей для анализа их взаимного расположения.

Для создания производной поверхности из детали вместо твердых тел, заимствованных по умолчанию, используйте стиль заимствования "Тело как рабочая поверхность".

Добавление элементов в производные детали на основе сборок (недоступно в Inventor LT) Создание производных деталей рекомендуется для выполнения таких операций, как вырезание по нескольких деталям в сварной конструкции. Поскольку производная деталь является единым телом, ее можно дополнять любыми конструктивными элементами.

Впоследствии к деталям, заимствованным из сборок, можно добавлять элементы. С помощью этой процедуры можно выполнить сварку заготовок и добавить отверстия или вырезы на один или несколько компонентов производной детали.

Если один или несколько компонентов включены как ограничивающие рамки, в производной детали создается новое тело. Можно добавлять элементы, перемещать ограничивающую рамку или изменять базовый компонент, при этом ограничивающая рамка будет обновляться.

Уменьшение потребления памяти и размера файла

Производные детали и сборки позволяют сократить потребление памяти и размер файла, когда они используются в сборке верхнего уровня. Например, производная деталь представляет собой одно тело, которое загружено в память, в отличие от всех остальных отдельных компонентов сборки. Производную деталь можно использовать как подстановочный уровень детализации сборки, из которой она была заимствована, или экспортировать эту деталь как представление оболочки сборки с помощью команды "Обмен BIM". С помощью команды "Заимствовать" создаются результаты, аналогичные командам, создаваемым с помощью команды "Внешний контур".

При создании заимствования из сборки можно использовать меньше памяти с помощью режима с сокращенным объемом памяти. Полученная в результате деталь не кэширует исходные тела. Исходные тела не отображаются в обозревателе производных деталей.

Кроме того, сборка, заимствованная с помощью параметра "Один составной элемент", образует деталь с одной поверхностью. Для этой детали используется меньше места на диске и объема памяти и рассчитать ее можно быстрее, чем производное тело. Поверхность не кэширует никакие исходные тела и не может участвовать в проверках пересечений. Составное тело поверхности сохраняет представление базовой детали и обеспечивает повышенную производительность в ресурсоемких сборках.

Экспорт объектов и параметров перед началом заимствования

В ходе обычного рабочего процесса по созданию производной детали или сборки можно заимствовать объекты и параметры. (В сборках можно использовать параметры из всех компонентов базовой сборки, а не только из выбранных компонентов.)

В качестве альтернативного рабочего процесса можно пометить объекты и параметры для экспорта при редактировании базового компонента (вкладка "Управление" панель "Разраб." "Экспорт объектов"). Значок с изображением стрелки указывает на экспортированные объекты. Эта функция полезна, если пользователь, создающий производную деталь, не обладает правом доступа на запись к базовому компоненту.

Кроме того, можно пометить параметры для экспорта в диалоговое окно "Параметры" базового компонента.

Альтернативный рабочий процесс создания производных деталей на основе сборки (недоступно в Inventor LT)

При использовании команды "Заимствовать" для заимствования сборки общий рабочий процесс предусматривает создание сборки, открытие нового файла детали и выбор команды "Заимствовать". Для одной сборки можно выбрать различные комбинации деталей, из которых будет создана единая производная деталь из одного тела или нескольких тел. Затем выберите тела, рабочие элементы и так далее, чтобы включить их в производную деталь или исключить из нее. С помощью этого рабочего процесса можно создать вид или представление уровня детализации только с включенными в них видимыми компонентами.

Альтернативный рабочий процесс предполагает использование команды "Заимствование компонента" в инструментах сборки. После выбора базового компонента детали или сборки эта команда позволяет ускорить процесс заимствования с помощью параметров по умолчанию. При применении этой команды активное видовое и позиционное представления, а также представление с уровнем детализации используются в производной сборке.

Рекомендации по созданию производной детали на основе сборки (недоступно в Inventor LT)

• Используйте функцию вычитания , чтобы вычесть объем выбранной детали из производной детали. Таким образом можно построить и взаимно расположить в одной сборке две отдельные детали, а затем создать одну новую деталь с помощью логической операции. (Аналогичную операцию можно выполнить в файле мультидетали с помощью команды "Комбинировать".)
• Используйте функцию ограничивающей рамки , чтобы задать в виде нее компонент, если в производном компоненте не требуется использовать элементы этого компонента. В тело ограничивающей рамки можно добавлять элементы и вносить другие изменения. При изменении размера базового компонента обновляется размер ограничивающей рамки.
• При сохранении изменений в детали и обновлении производной детали вручную выполняется автоматической обновление изменений, вносимых в детали, открытые в активном файле (и содержащиеся в открытой сборке).
• Производный узел, полученный из исходного узла, представляется в таблице составных частей одной позицией.
