Рабочий процесс: создание компонентов трубопровода

С помощью редактора каталогов создайте новый компонент трубопровода и добавьте его в каталог.

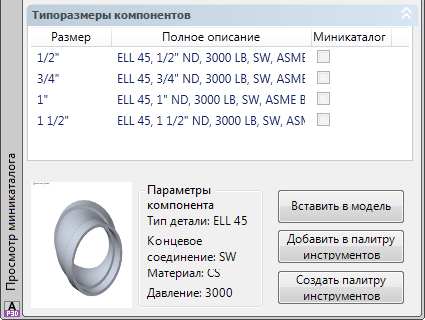

Завершите процедуры данного рабочего процесса, чтобы создать показанный выше компонент трубопровода.

  1. Создание компонентов трубопровода
    Создайте компонент. Укажите класс компонента трубопровода и другие фиксированные свойства нового компонента. Укажите геометрию компонента и задайте начальный диапазон размеров детали. Добавьте деталь в каталог. Выберите деталь в обозревателе каталога.
  2. Изменение компонентов трубопровода в каталоге
    Можно изменить стандарт проектирования и свойства материала компонента в каталоге. Можно добавить или удалить размеры компонентов из каталога. Измените измерения компонента в каталоге. Задайте свойства порта подключения. Добавьте пользовательский компонент в каталог.
  3. Изменение компонентов трубопровода в миникаталоге
    Добавление и удаление размеров компонентов из миникаталога. Задание свойств компонента в миникаталоге. Обновите миникаталог изменениями, внесенными в каталоги.
