Добавьте проект и данные линий в изометрический чертеж путем добавления определений атрибутов в основную надпись.
- На ленте выберите вкладку "Главная"

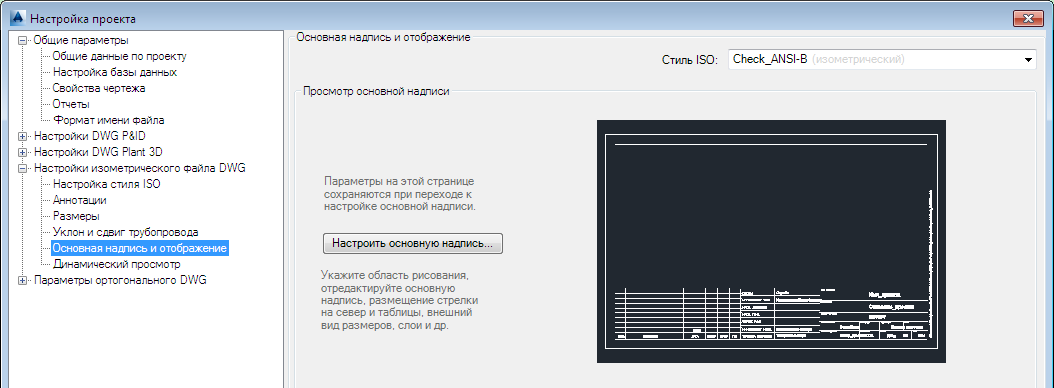

панель "Проект" "Диспетчер проектов" "Настройка проекта". - В дереве "Настройка проекта" разверните узел "Настройки изометрического файла DWG". Щелкните "Основная надпись и отображение".
- На панели "Основная надпись и отображение" выберите стиль в раскрывающемся списке "Стиль ISO".
- В области "Просмотр основной надписи" щелкните "Настроить основную надпись".
- На панели "Атрибуты" ленты щелкните "Атрибуты основной надписи"
.

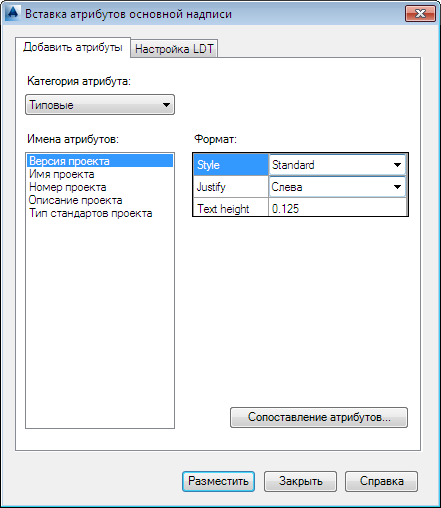

- В диалоговом окне "Вставка атрибутов основной надписи" откройте вкладку "Добавить атрибуты" и выполните следующие действия.
- В раскрывающемся списке "Категория атрибута" выберите необходимую категорию. Список имен атрибутов меняется в зависимости от сделанного выбора.
- В разделе "Имена атрибутов" щелкните атрибут, который необходимо добавить в основную надпись.
- В разделе формата измените по необходимости поля "Стиль", "Выравнивание" и "Высота текста".
- Нажмите кнопку "Разместить".
- Щелкните в области чертежа, чтобы разместить атрибут.
- Продолжайте выбирать атрибуты, корректировать форматирование и размещать атрибуты в основной надписи.
- По завершении нажмите кнопку "Закрыть".
- Внесите необходимые изменения в атрибуты с помощью функций AutoCAD.
- По завершении на ленте выберите вкладку "Настройка основной надписи" "Закрыть" "Вернуться к настройке проекта".
Настройка таблицы обозначений линий
- На ленте выберите вкладку "Главная" панель "Проект" "Диспетчер проектов" "Настройка проекта".
- В дереве "Настройка проекта" разверните узел "Настройки изометрического файла DWG". Щелкните "Основная надпись и отображение".
- На панели "Основная надпись и отображение" выберите стиль в раскрывающемся списке "Стиль ISO".
- В области "Просмотр основной надписи" щелкните "Настроить основную надпись".
- На панели "Атрибуты" ленты щелкните "Атрибуты основной надписи" .

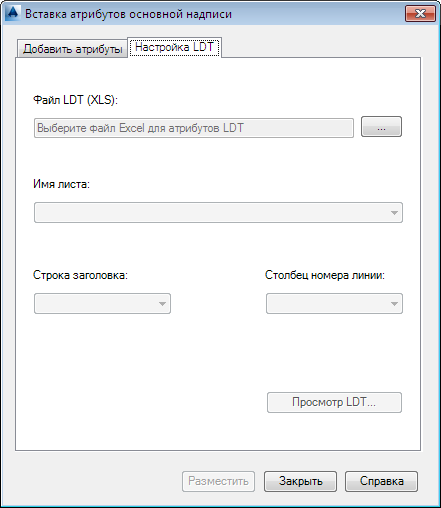

- В диалоговом окне "Вставка основной надписи" откройте вкладку "Настройка LDT" и выполните следующие действия.
- В поле "Файл LDT (XLS)" нажмите кнопку [...] и перейдите к папке, где расположен файл LDT, который необходимо использовать. Щелкните файл LDT и нажмите кнопку "Открыть". Информация из выбранной электронной таблицы отображается в полях "Имя листа", "Номер строки" и "Столбец номера линии".
- Щелкните "Просмотр LDT", чтобы отобразить таблицу обозначений линий для предварительного просмотра. Ниже приведен образец таблицы.
Образец таблицы обозначений линий
Таблица обозначений линий (zip). - В диалоговом окне "Вставка основной надписи" откройте вкладку "Добавить атрибуты" и выполните следующие действия.
- В раскрывающемся списке "Категория атрибута" выберите элемент "Атрибуты LDT".
- В разделе "Имена атрибутов" щелкните атрибут, который необходимо добавить в основную надпись.
- В разделе формата измените по необходимости поля "Стиль", "Выравнивание" и "Высота текста".
- Нажмите кнопку "Разместить".
- Щелкните в области чертежа, чтобы разместить атрибут.
- Продолжайте выбирать атрибуты, корректировать форматирование и размещать атрибуты в основной надписи.
- По завершении нажмите кнопку "Закрыть".
- По завершении на панели ленты выберите "Закрыть" "Вернуться к настройке проекта".
