Задайте размер изометрических областей чертежа и укажите области для исключения.
- На ленте выберите вкладку "Главная"
панель "Проект" "Диспетчер проектов" "Настройка проекта". - В диалоговом окне "Настройка проекта" разверните узел "Настройки изометрического файла DWG". Щелкните "Основная надпись и отображение".
- На панели "Основная надпись и отображение" выберите стиль в раскрывающемся списке "Стиль ISO". В области "Просмотр основной надписи" щелкните "Настроить основную надпись".
- Выполните одно из следующих действий:

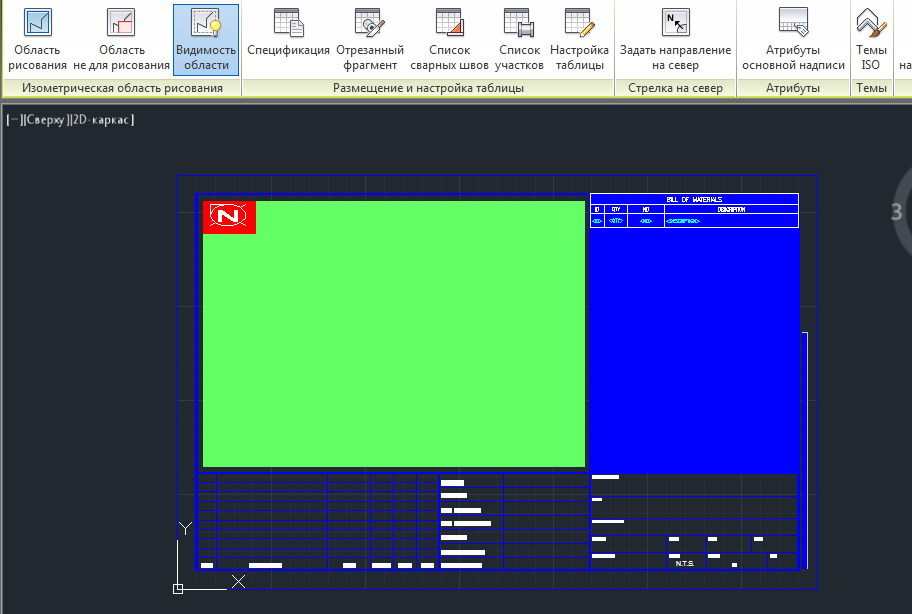

- Для корректировки зеленой области рисования один раз щелкните в зеленом поле и используйте ручки для изменения размеров области. (Или на панели "Область рисования ISO" ленты щелкните "Область рисования" и нарисуйте прямоугольник.)
- Чтобы определить область не для рисования, на ленте щелкните "Область не для рисования" и нарисуйте прямоугольник (красный), перекрывающий зеленую область рисования. Изометрический чертеж не сможет выйти за установленные рамки.
- Чтобы точно определить, какие области будут содержать чертеж ISO, на ленте щелкните "Видимость областей". Появится пунктирная линия, определяющая область рисования ISO.
- Для размещения таблицы (ведомости материалов, списка отрезанных фрагментов, сварных швов или катушек) на панели "Размещение и настройка таблицы" выберите нужную таблицу и постройте ее на чертеже, как правило, в голубой области таблицы.
- Чтобы разместить стрелку на север, на панели "Стрелка на север" ленты щелкните "Разместить стрелку на север". Выберите верхний левый, верхний правый, нижний левый или нижний правый угол.
- Нажмите "ОК".
