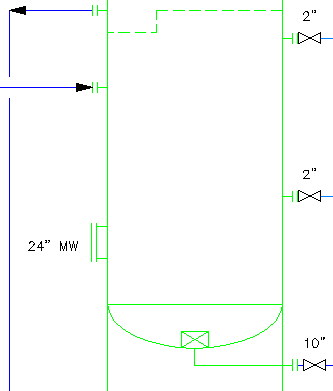

Можно добавлять штуцера вручную путем размещения их в чертеже. Кроме того, можно создать их автоматически при соединении сегмента линии с элементом оборудования (таким, как резервуар).
Прим.: Штуцерам можно назначать номера идентификаторов, но они должны быть уникальными для каждого элемента оборудования. У различных элементов оборудования в чертеже P&ID могут быть штуцера с одним и тем же идентификатором. Например, у каждого элемента оборудования может быть штуцер с идентификатором N-1.
- В инструментальной палитре P&ID выберите вкладку "Соединительные детали".
- На вкладке "Соединительные детали" в разделе "Штуцера" щелкните штуцер.
- Щелкните компонент, к которому следует прикрепить штуцер.
- На компоненте укажите точку вставки.
- Укажите угол поворота или нажмите клавишу ENTER, чтобы указать отсутствие поворота.
